Фильтры-грязевики

Для очистки сетевой, подпиточной, оборотной, сточной воды от механических примесей используются фильтры-грязевики.

Новым словом в очистке воды от механических примесей является инерционно-гравитационный фильтр-грязевик (ГИГ) (разработчик и правообладатель

ООО «СПКФ «Валёр»).

Нашим предприятием освоено серийное производство грязевиков ГИГ, как в стандартном исполнении, так и производство фильтров-грязевиков ГИГ с применением уникальных инновационных решений.
Изготовление грязевиков ГИГ проводится по запатентованной технологии. Такой фильтр-грязевик ГИГ, специально разработанный и изготовленный, обеспечивает эффективность очистки 90% при плотности примеси более 1 г/см³ и размером более 20 мкм.

Установка двух фильтров-грязевиков общей производительностью 14000 м³/час дает годовой экономический эффект около $100000.

Отличительными особенностями фильтров-грязевиков такой конструкции являются:

• отсутствие сеток и фильтрующих материалов;
• простота конструкции, монтажа и эксплуатации;
• высокая производительность и эффективность очистки при малой потере напора.

При установке фильтра-грязевика на обратной линии теплосети:

• заметно увеличивается продолжительность межремонтного цикла;
• снижается количество химических очисток котлов;
• уменьшается расход электроэнергии на перекачку теплоносителя через котлы;
• увеличивается коэффициент теплопередачи.

Фильтр-грязевик ГИГ представляет собой аппарат с вертикальным цилиндрическим корпусом, внутри которого смонтирован трубопровод с установленными на нем рядами козырьков. Загрязненный поток воды подводится через верхний патрубок, а очищенный поток — выводится через нижний патрубок. В верхней точке корпуса грязевика установлен воздушник, а в нижних точках корпуса — дренажные патрубки для периодического удаления шлама. Для осмотра внутренней поверхности на корпусе грязевика могут быть расположены люки-ревизии (по согласованию с заказчиком). Конструкция аппарата защищена Патентом РФ.

Технические характеристики ГИГ:

Технология изготовления ГИГ предусматривает проведение гидравлических испытаний давлением до 10 атм.

Фильтр внедрен более чем на 100 промышленных объектах России, среди которых:

• ОАО «Надвоицкий алюминиевый завод Сибирско-Уральской алюминиевой компании», ООО «Югансктранстеплосервис»,
• ОАО «Энергетик — ПМ (Пермские-моторы)», ОАО «Уралэлектромедь»,
• ООО «Нижегородтеплогаз», МУП «Теплокоммунэнерго»,
• ОАО «Кировский завод ОЦМ», ОАО «Кокс» (г. Кемерово),
• МУП «Теплокоммунэнерго» (г.Омск),
• ОАО Холдинговая компания «Коломенский завод»,
• ОАО «Самарский металлургический завод», МУП «Магадантеплосеть»,
• ОАО «Кучуксульфат» (Алтайский край), ООО «ПСОГК Вологдагазстрой»,
• ОАО «Минудобрения» (г. Пермь), ОАО «Губахинский кокс»,
• ОАО «Чусовой металлургический завод» и многие др.

При заказе изделия необходимо согласовать техническое задание, варианты исполнения аппарата, комплектность поставки и организацию транспортировки.

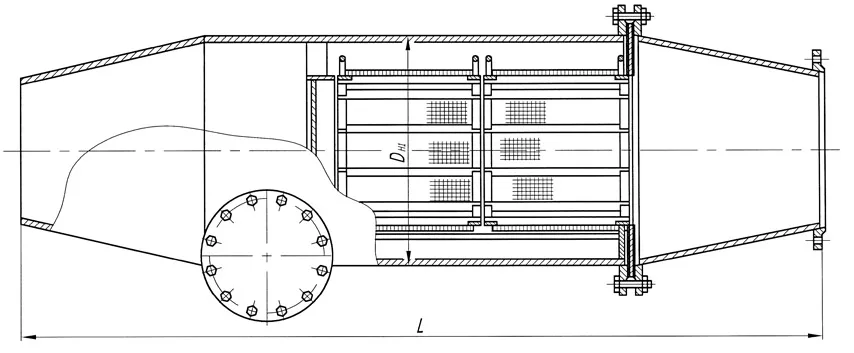

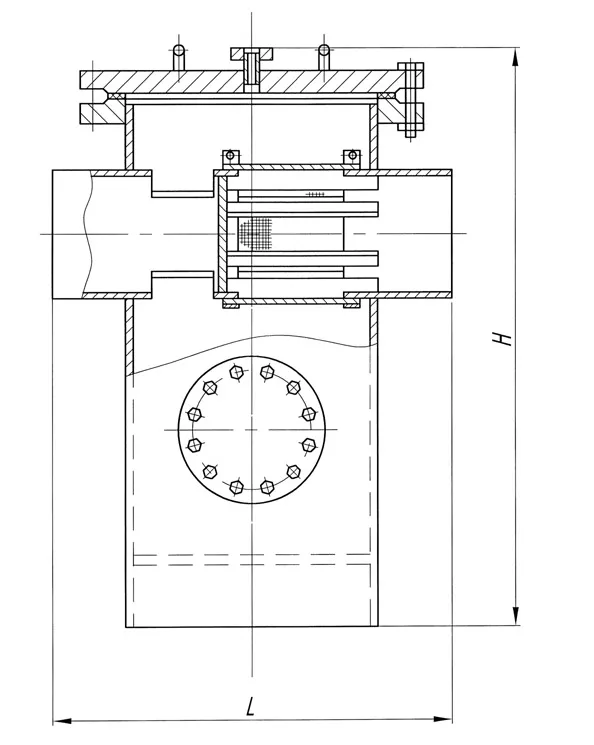

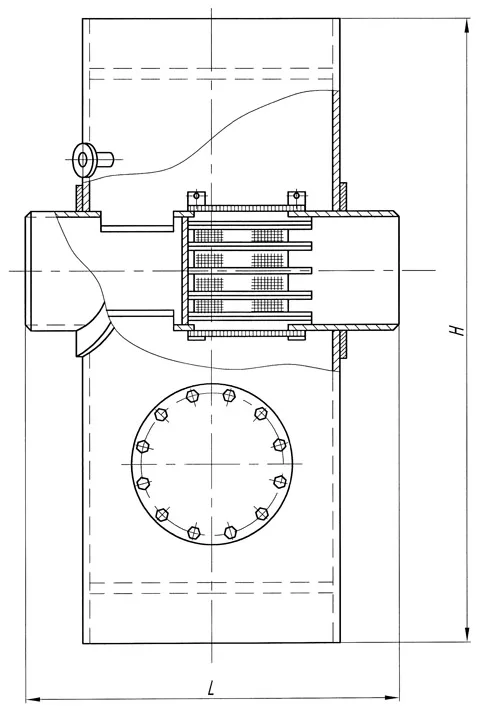

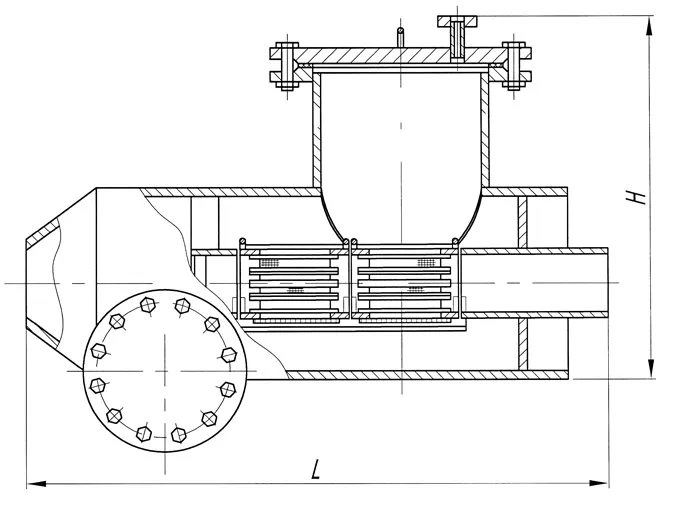

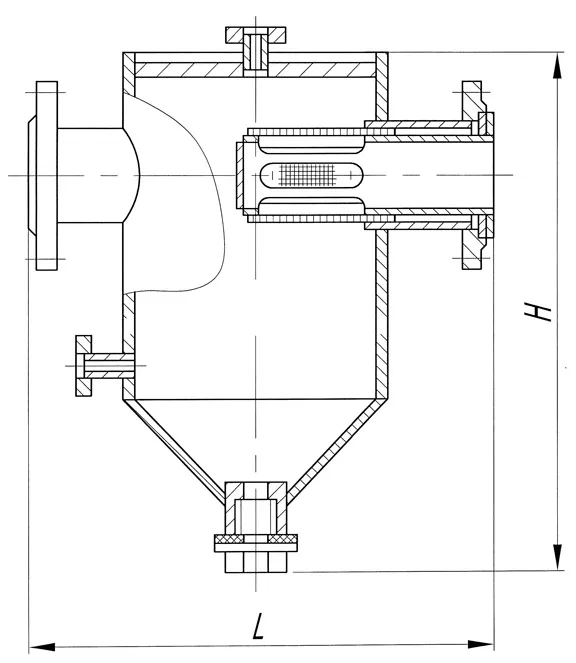

На нашем производстве освоен выпуск стандартных фильтров грязевиков по нижеприведённым типоразмерам.
