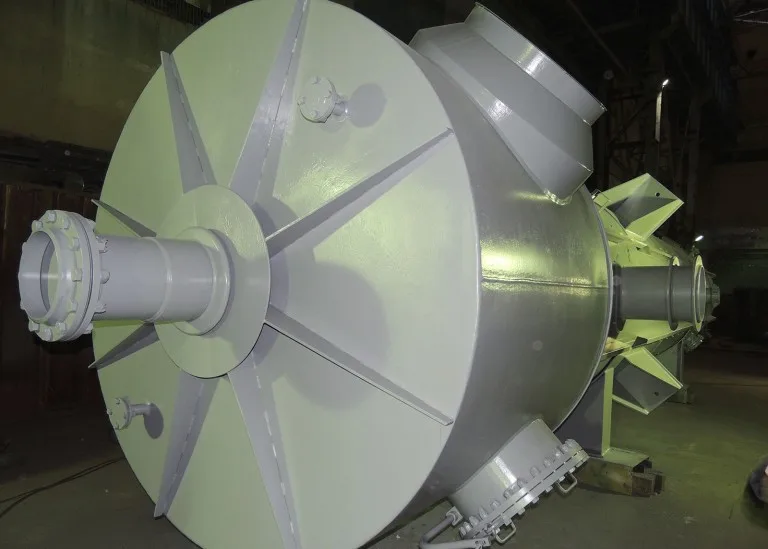

Котел утилизатор

Котел утилизатор представляет собой теплообменное устройство, которое использует теплоту газотурбинных установок, печей, выхлопных газов дизелей или сушильных барабанов для передачи энергии тепла или пара в теплую воду или пар, осуществляет подогрев конденсата паровой турбины. По сути, позволяет получать горячую воду и пар. Оборудование может работать при изменении температуры и расхода газов, вызванных изменением температуры воздуха в диапазоне -36 +34°С. Рабочий диапазон нагрузок идентичен диапазону нагрузок газотурбинной установки и составляет 100%, 50% от номинальной.

Котлы утилизаторы газов широко используются в пищевой, текстильной, нефтяной и химической промышленности, устанавливаются на газовых, паровых и дизельных электростанциях, газовых, дизельных котлах и микротурбинах. Они существенно повышают эффективность работы оборудования, которое образует выхлопные газы и пар. Для обслуживания, ремонта и пусконаладочных работ используются специальные лазы, лестницы и площадки.

Котел утилизатор. Устройство.

Котел утилизатор это сложное оборудование, элементы которого прочно соединены между собой болтовыми соединениями. Котел оснащен защитной, регулирующей и запорной арматурой, предполагает дренажи, воздушники, устройства для отбора проб воды/пара, а также контрольно-измерительные приборы. Современные агрегаты имеют не только надежную систему защиты, но и различные блокировки, автоматизированную систему дистанционного управления. Поэтому эксплуатация, обслуживание и проведение предпусковых работ не доставит лишних проблем.

Все продукты сгорания, которые образуются в процессе работы, через дымовую трубу удаляются в атмосферу, объем выбросов определяется концентрацией окислов азота.

Учитывая, что котел работает при скользящих параметрах пара, то давление и температура пара не регулируются, а для снижения температуры уходящих газов на котле установлен газовый подогреватель конденсата, который работает автономно.

Крупные промышленные модели не имеют всех элементов котлоагрегата. Вторичные отходящие газы попадают сразу на экономайзер, испаритель и пароперегреватель. Воздухоподогревателя и топки нет, а газы, которые используются в котле, образуются в технологическом процессе основного производства. Температура газов, которые поступают, составляет приблизительно 350—700°C.

Газоход котла оборудован металлической обшивкой. Поверхности нагрева, которые в нем размещены, подвешены к потолочному перекрытию каркаса. Барабаны опираются на металлический каркас. Металлическая обшивка в свою очередь крепится к колоннам каркаса в районе поверхностей нагрева.

Изнутри диффузор и газоход покрыты изоляцией, поверх нее установлена металлическая обшивка. Выходная часть газохода имеет наружную изоляцию и декоративную обшивку. Входная и выходная части опираются на металлоконструкции.

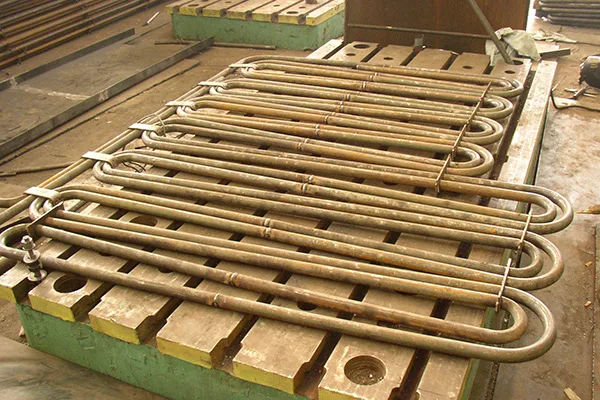

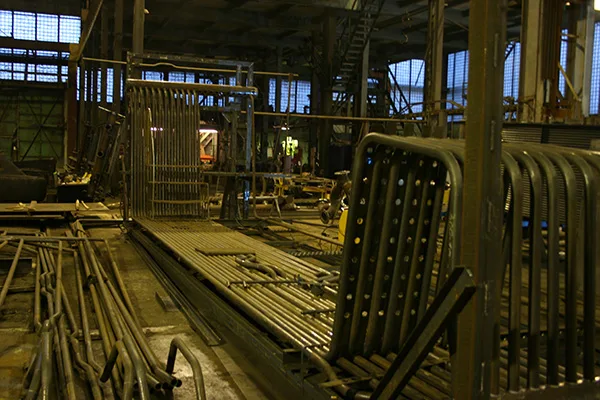

Поверхности нагрева представляют собой вертикальные блоки из труб, имеют наружное поперечное просечное и сплошное оребрение. По ходу газов последовательно расположены ПВД, ИВД, ЭВД, ПНД, ИНД, ГПК.

Электрифицированный отсечной клапан позволяет поддерживать котел при остановке в горячем состоянии, установлен в выходной части газохода. За ним следует двухступенчатый шумоглушитель и компенсатор.

Металлическая обшивка делает котел газоплотным. Пароводяной тракт представлен отдельными контурами высокого и низкого давлений. В контур высокого давления входит экономайзерная, испарительная и пароперегревательная поверхность, в контур низкого — только испарительная и пароперегревательная.

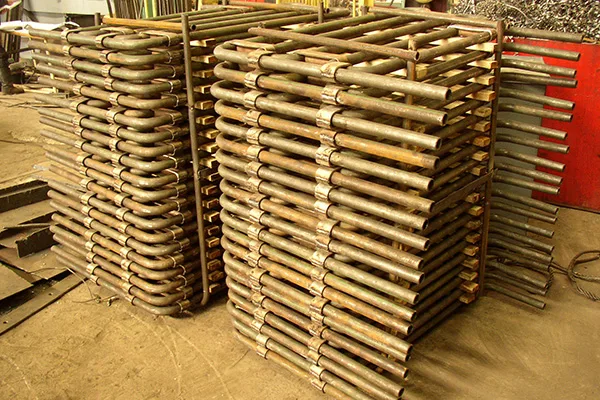

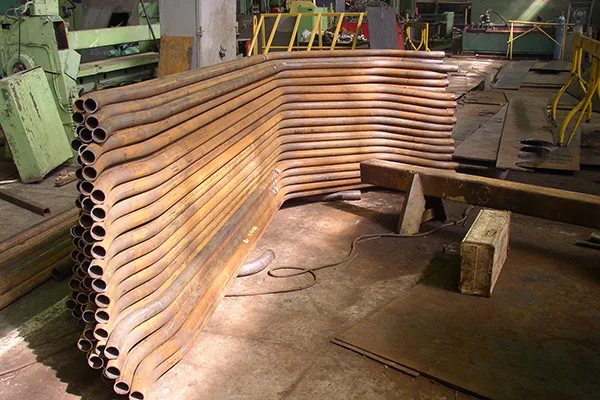

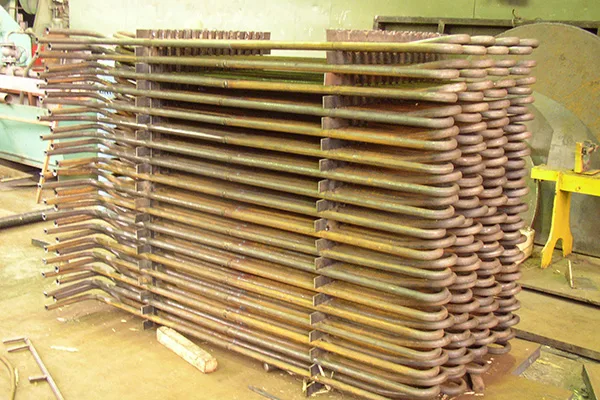

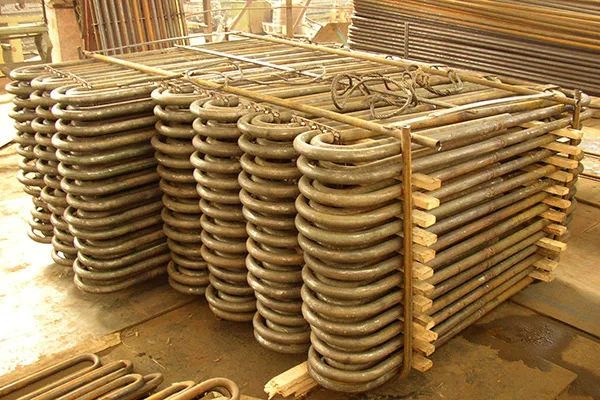

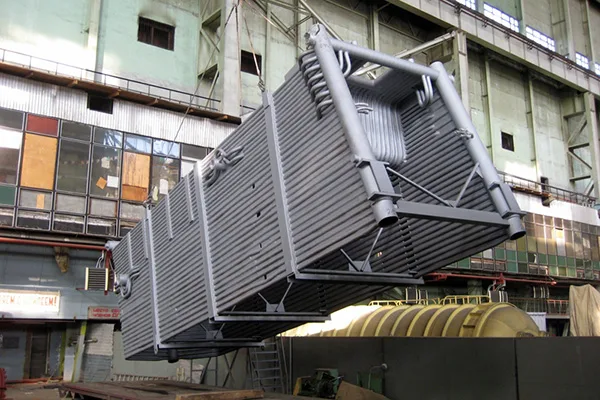

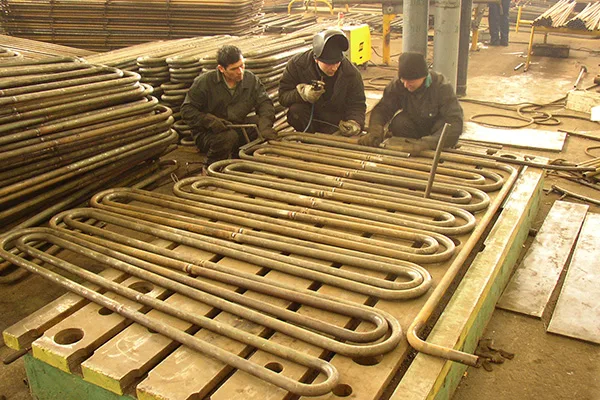

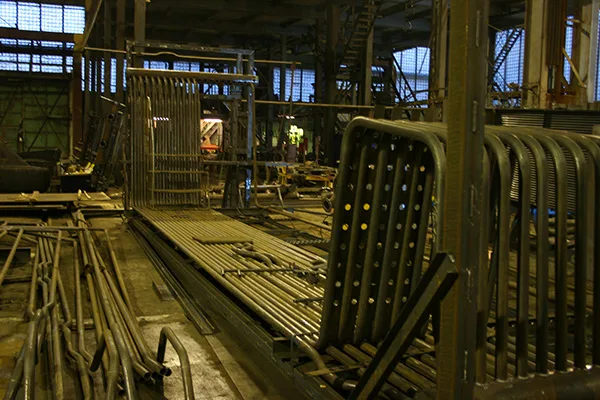

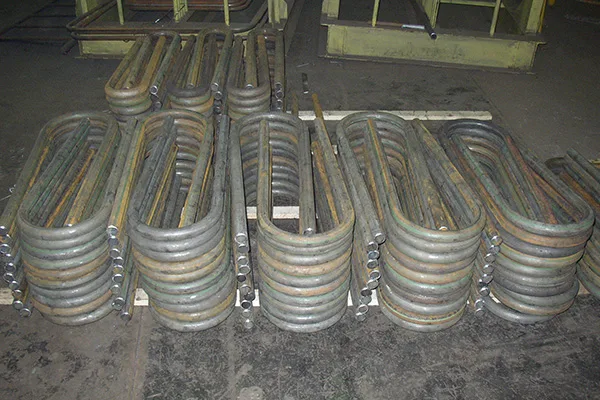

Поверхности нагрева выполнены из труб, имеющих наружное спиральное оребрение, они поставляются модулями, а их габариты ограничены габаритами ж/д пути.

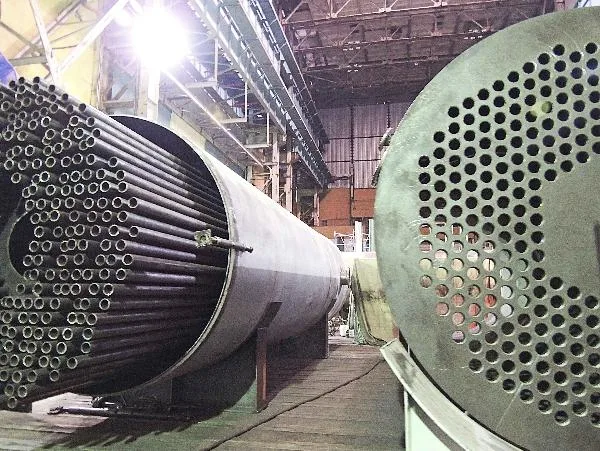

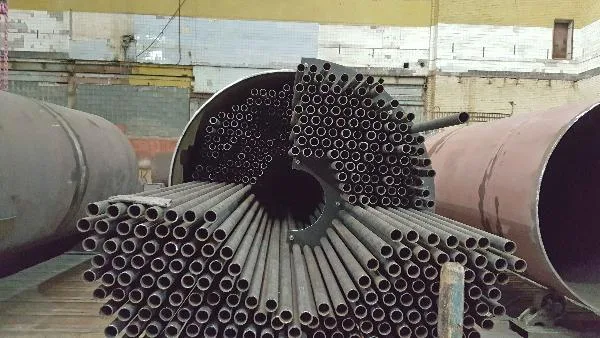

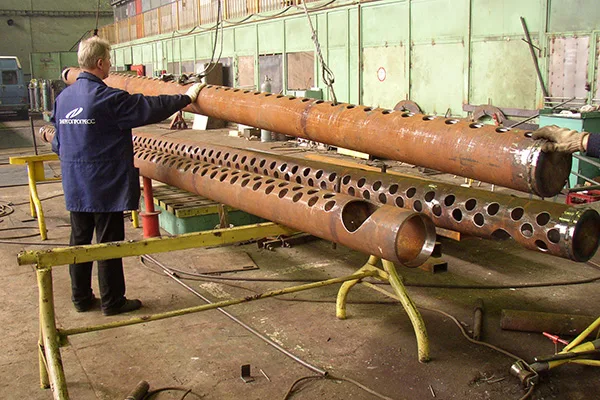

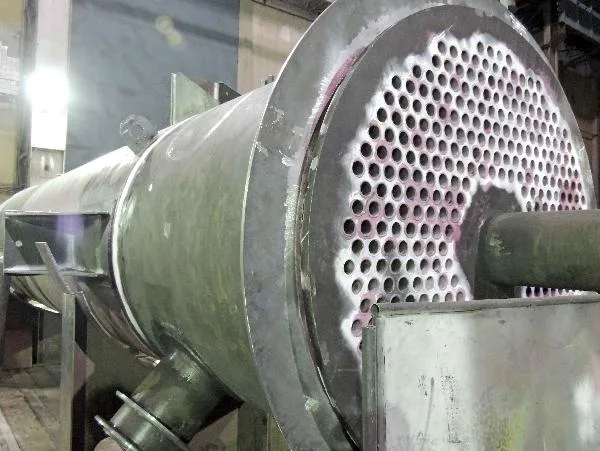

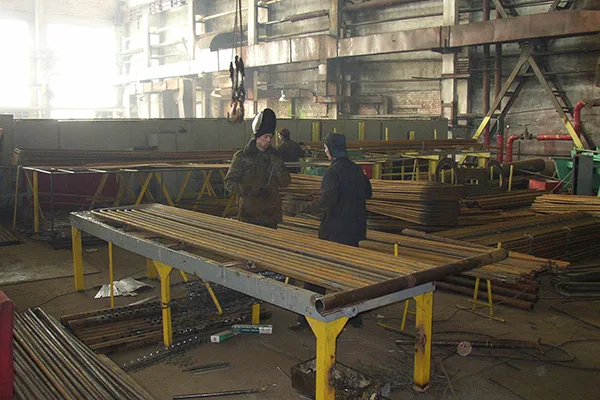

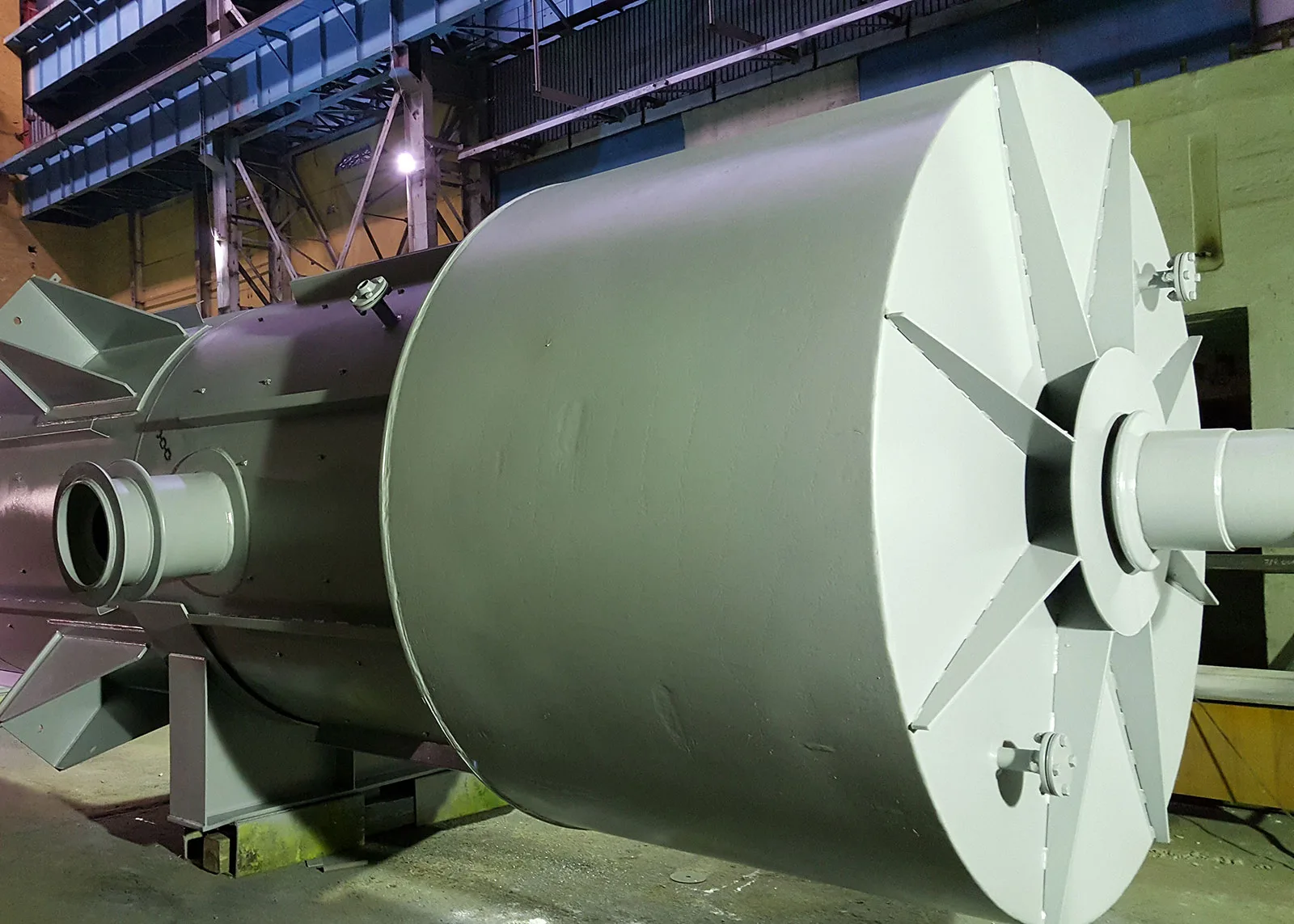

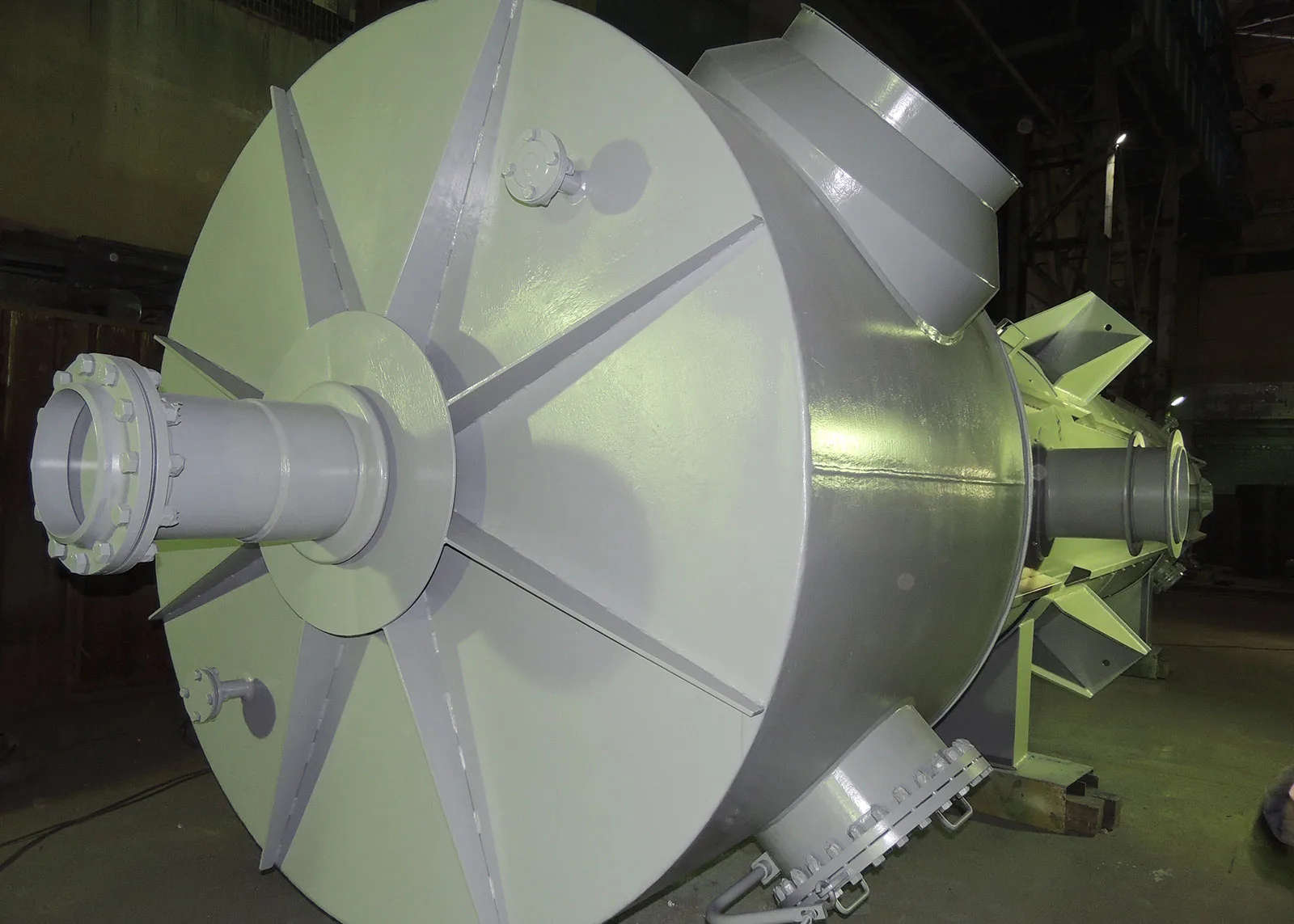

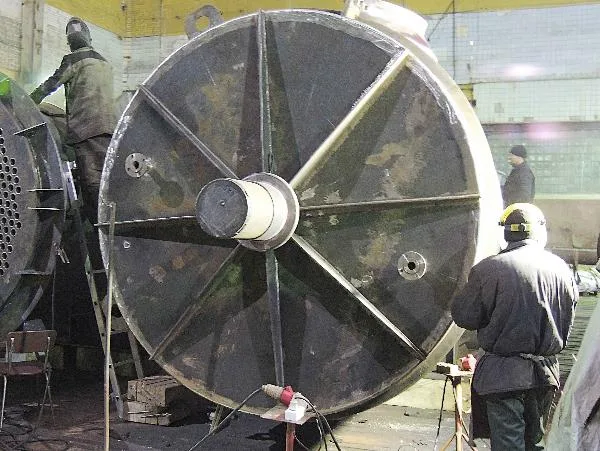

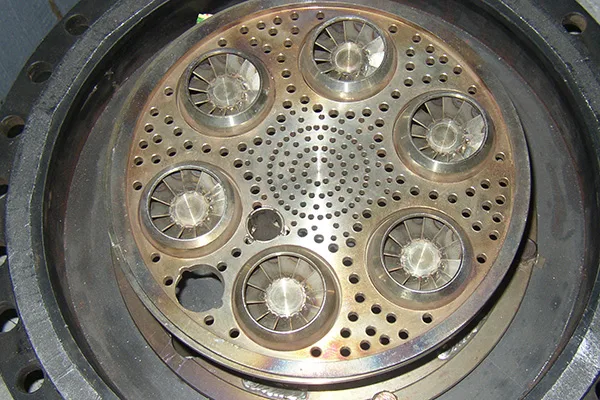

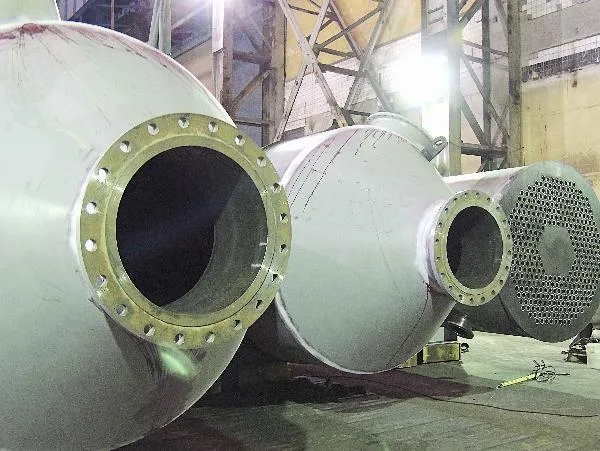

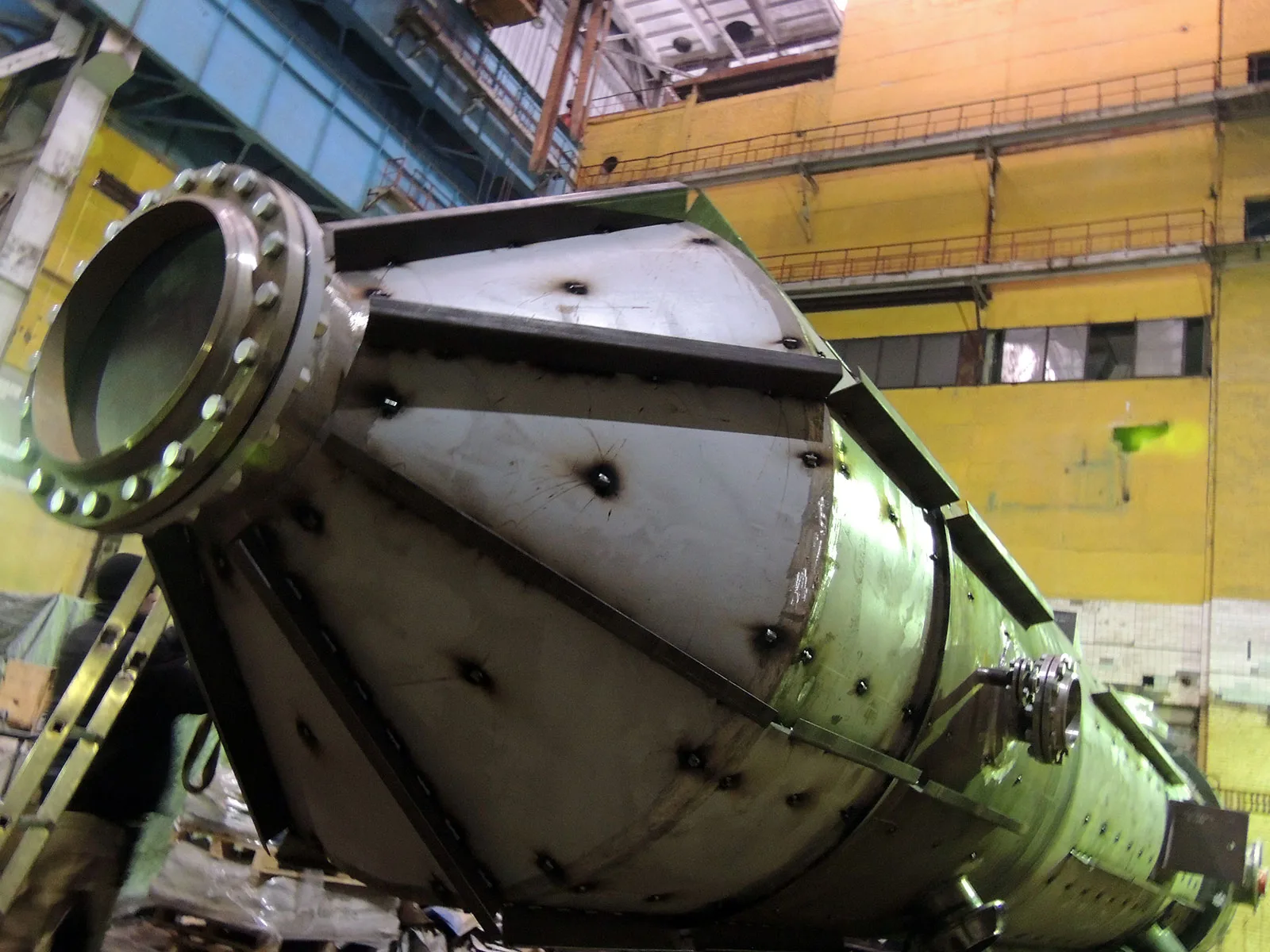

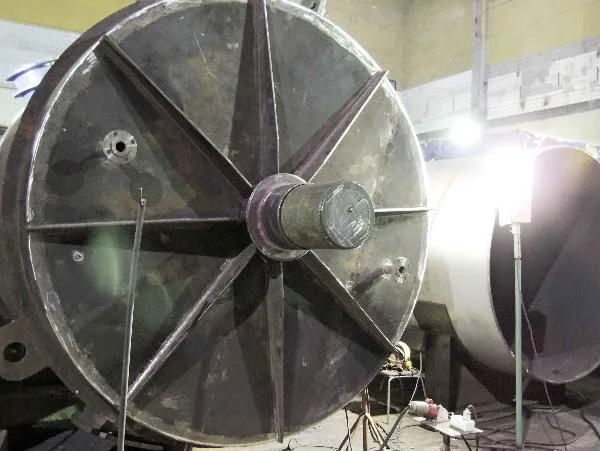

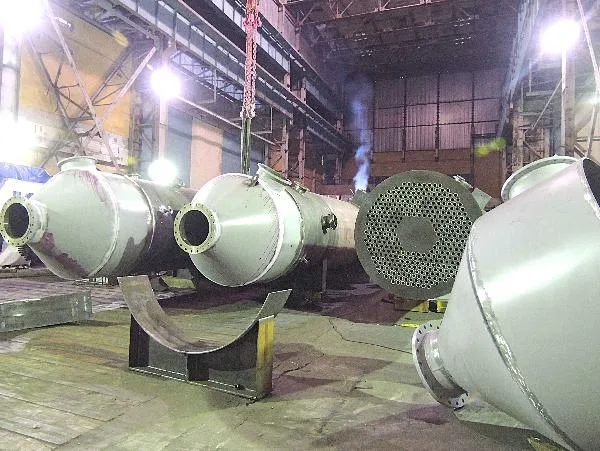

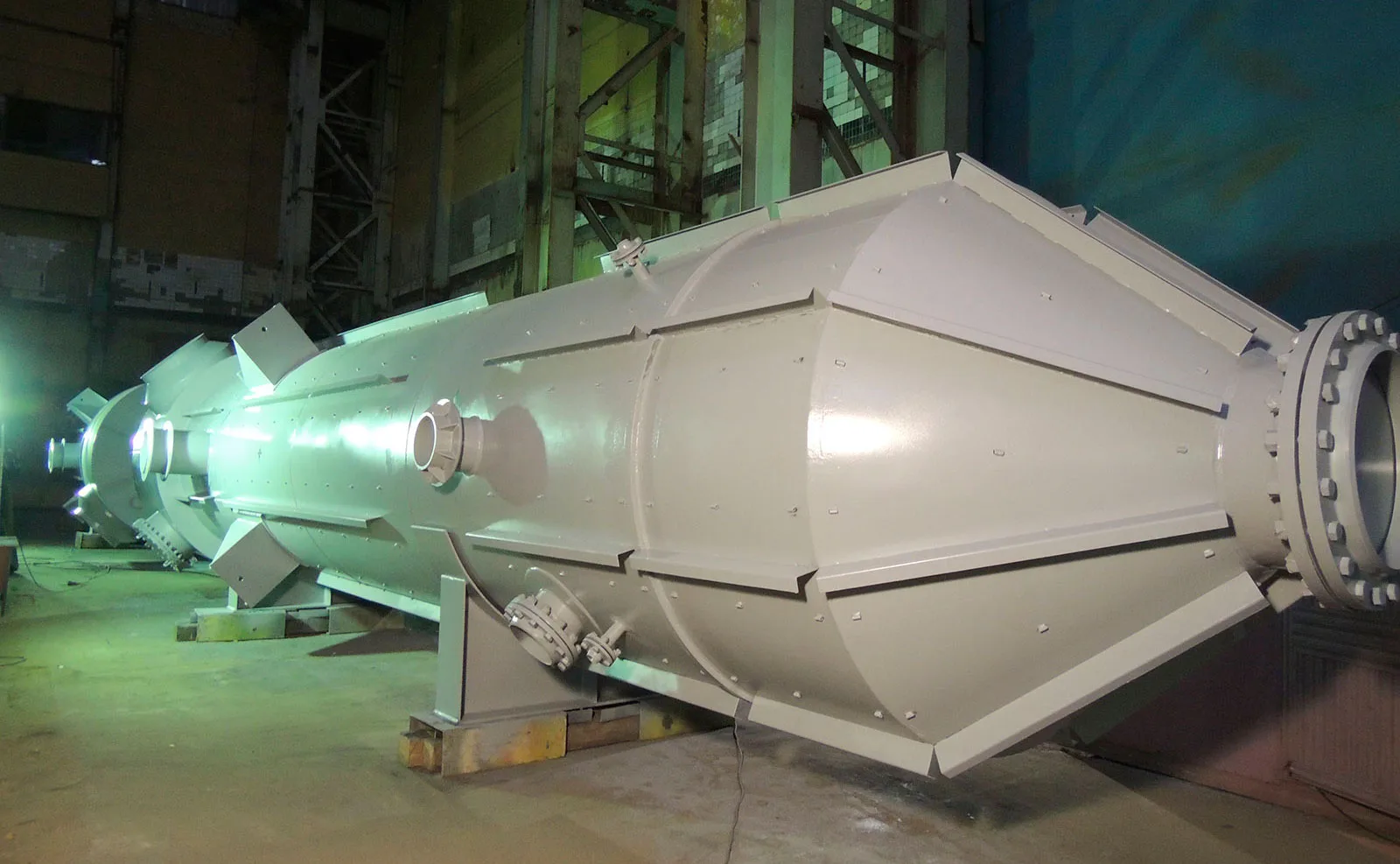

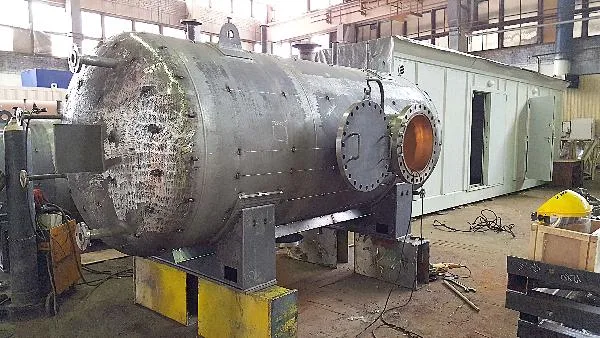

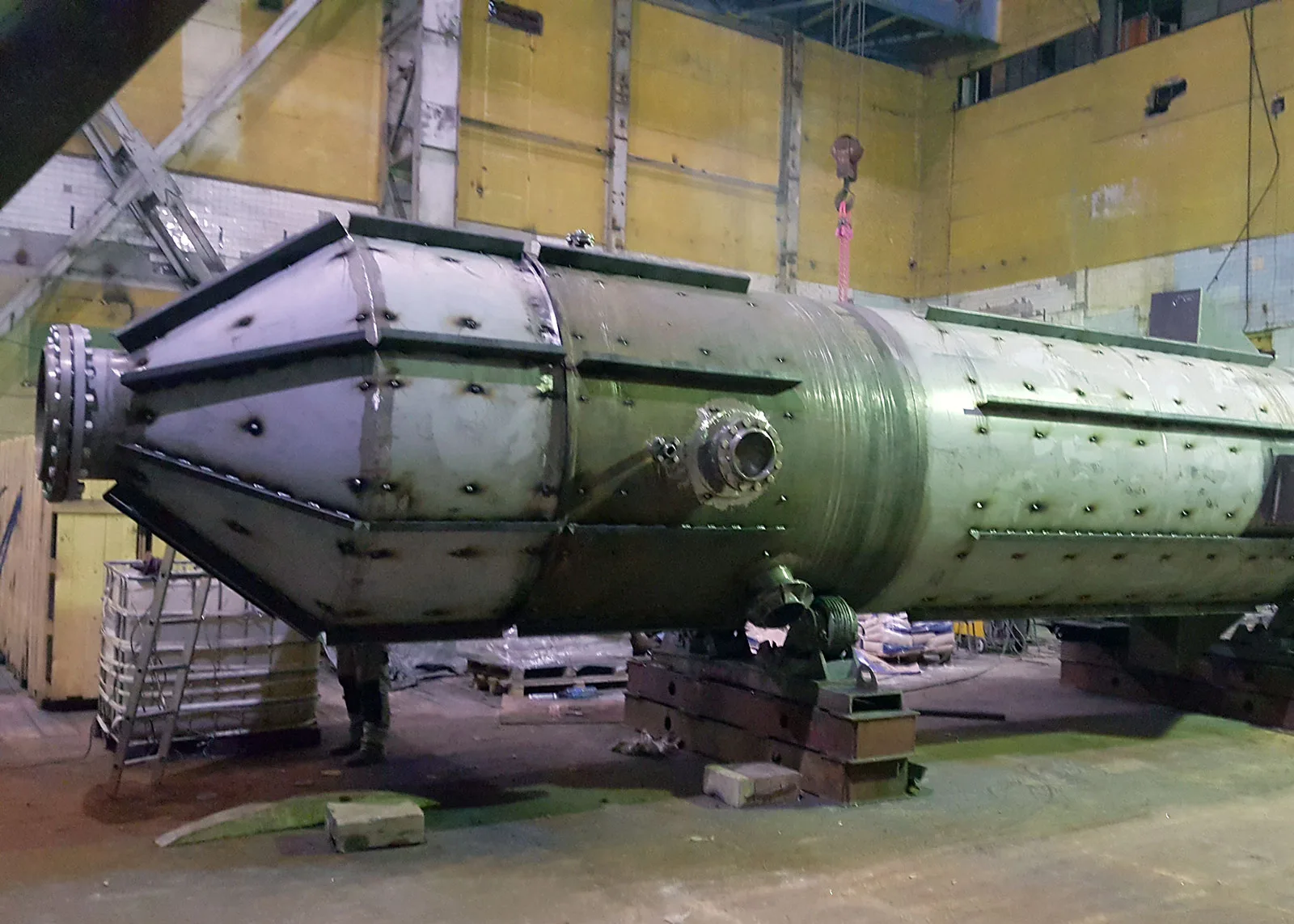

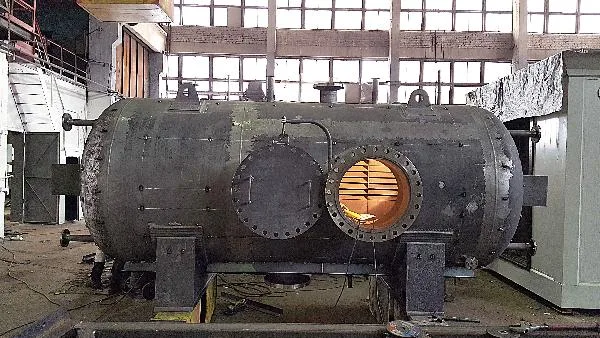

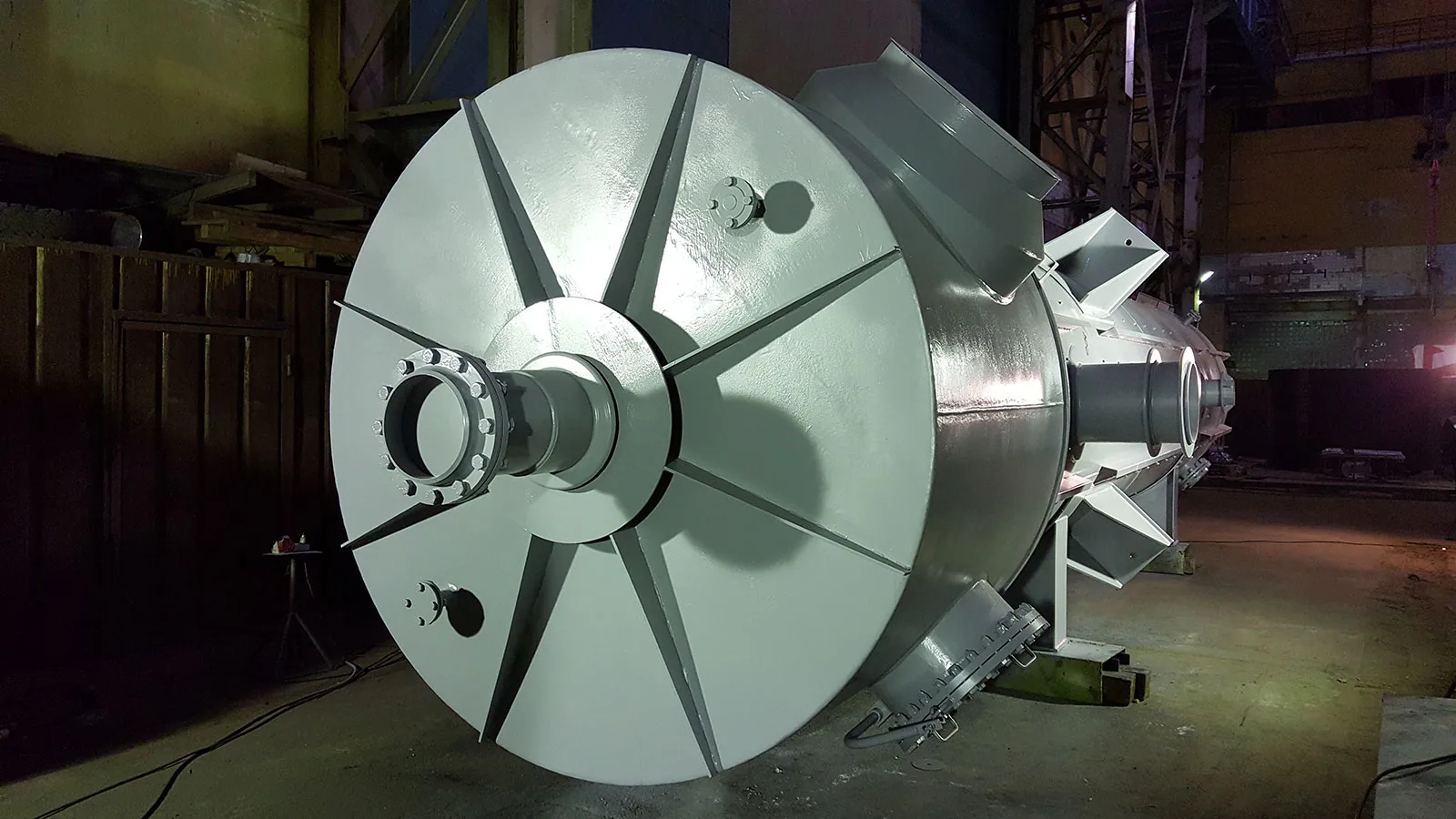

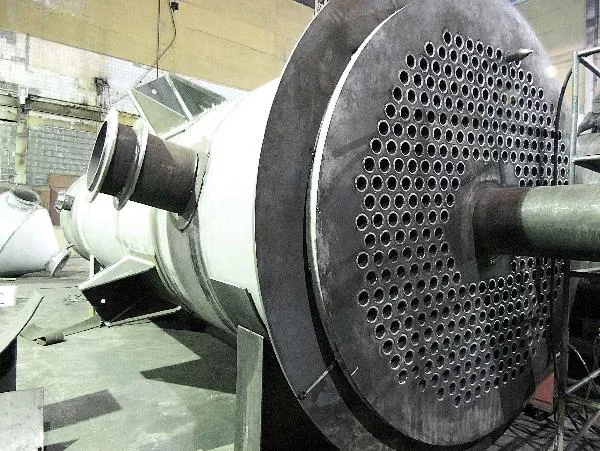

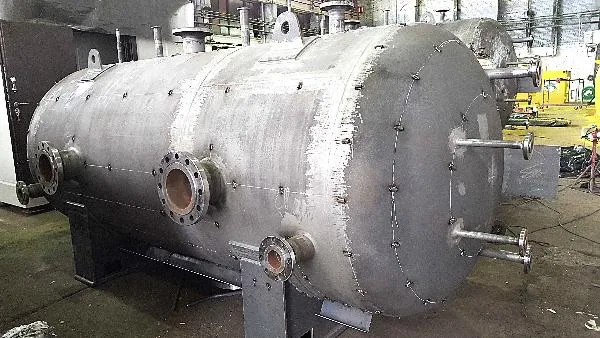

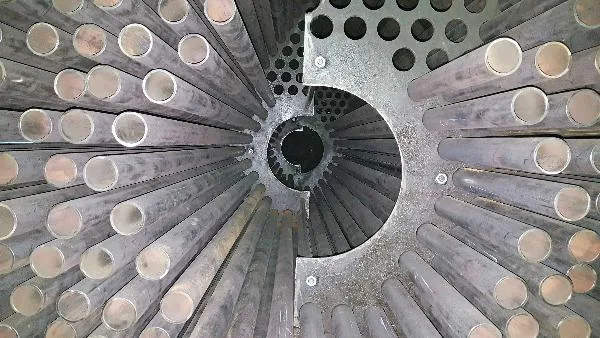

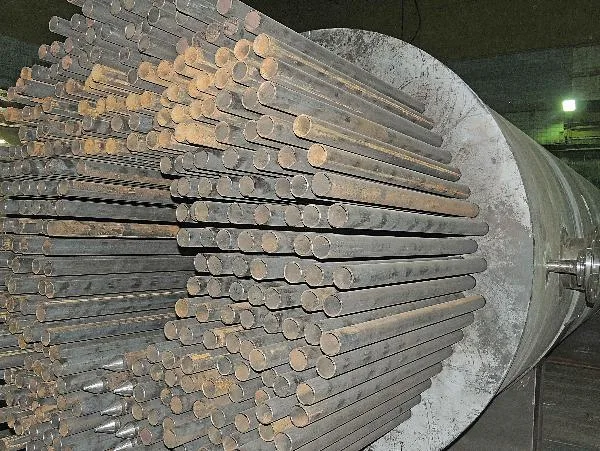

Отгруженная продукция

Возможности производства, контроль качества и доставка

Для заказа расчета стоимости необходимо

Заполнить Форму «Отправить заявку»
Заполнить присланный нами «Опросный лист»

Краткая информация о возможностях производства, лицензиях и сертификатах, контроле качества.

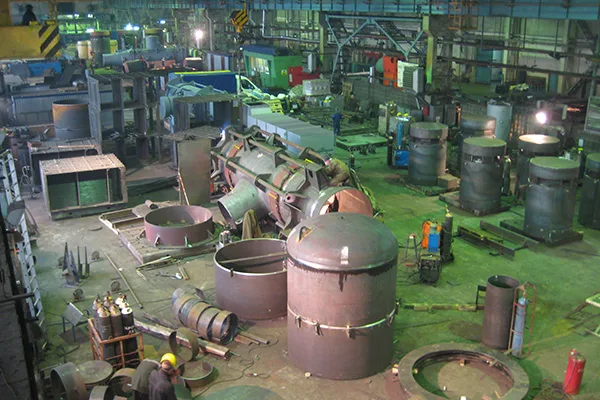

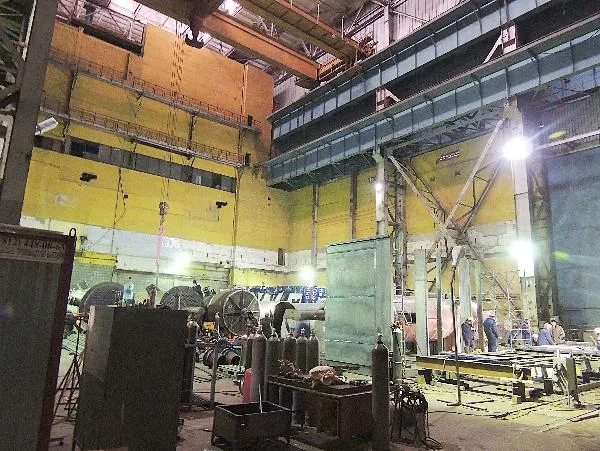

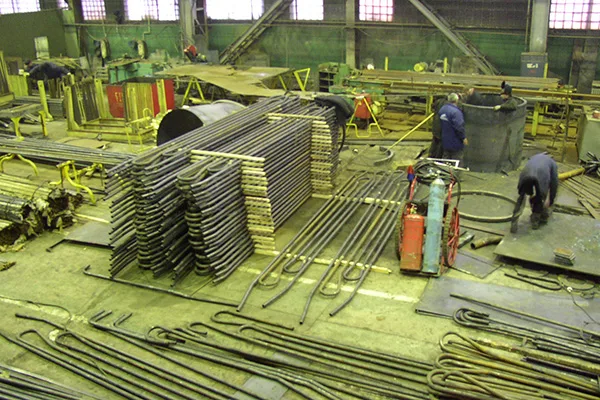

1.Возможности производства

Максимальные масса габаритные параметры изготавливаемых изделий: 7метров х 7 метров х 25 метров, весом до 200.0 тн

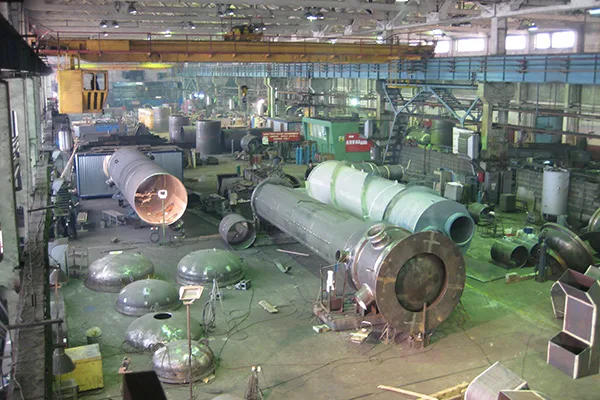

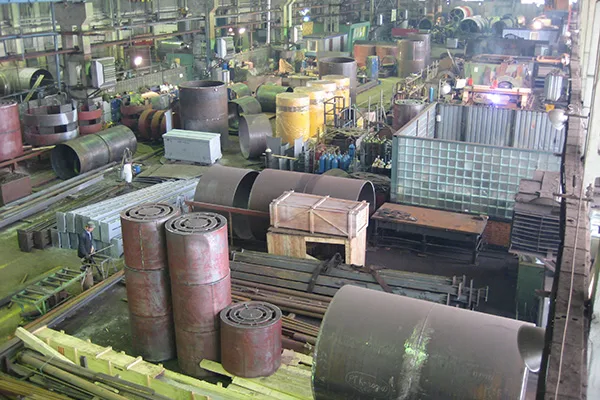

Производственные площади — 10 000 кв.м. Численность ОПР — 150 чел. Грузоподъемное оборудование до 200 т.

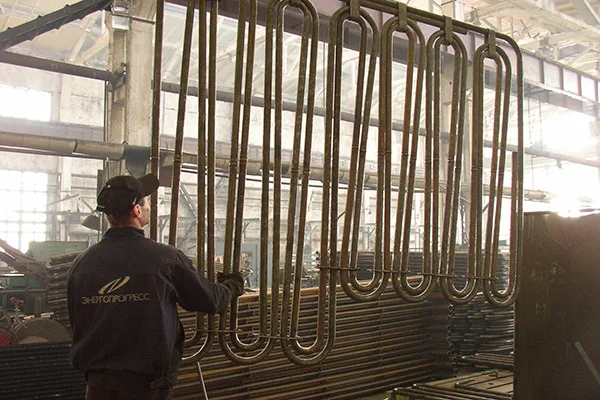

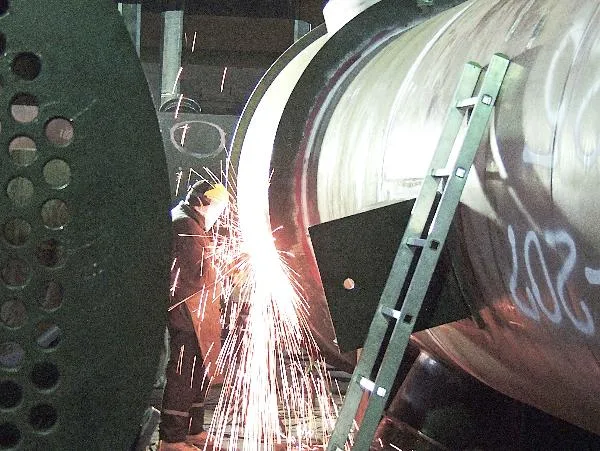

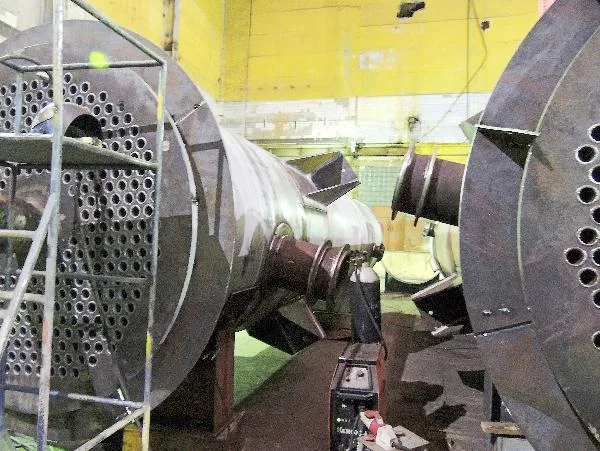

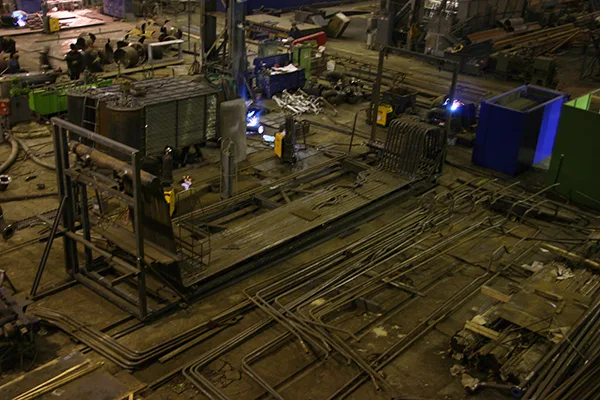

Производственные цеха компании оснащены необходимым и, в том числе, уникальным заготовительным, сварочным и станочным оборудованием, позволяющим осуществлять
Резку листового металлопроката установкой с ЧПУ для плазменной, лазерной и газовой резки металла толщиной от 2 до 300 мм (размер раскройного стола 2,4 х 8 м).
вальцовку обечаек с толщиной стенки от 0.5 до 60.0 мм;

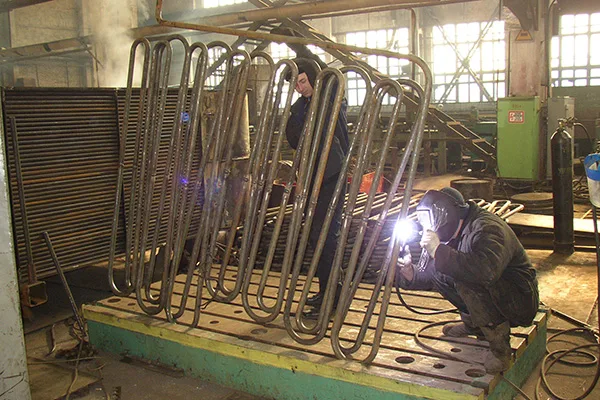

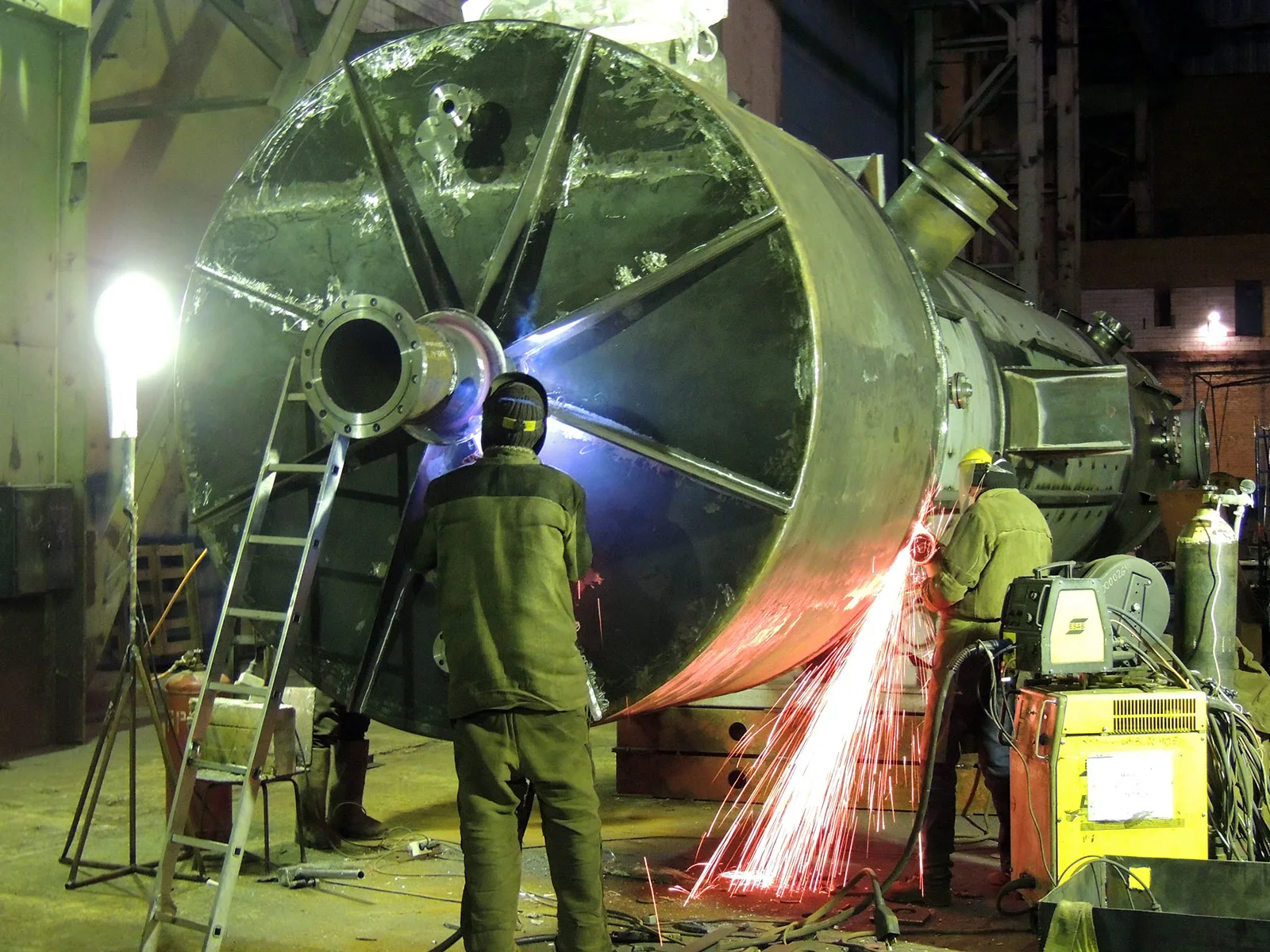

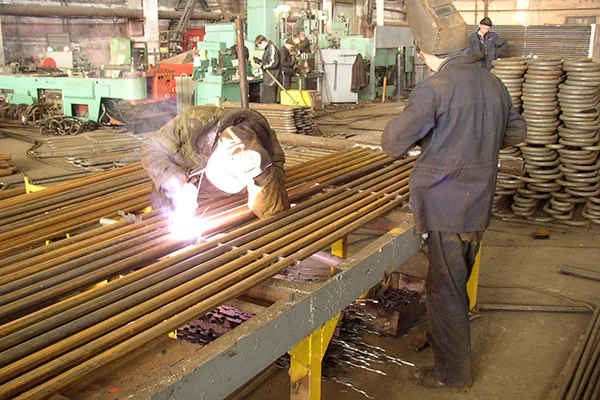

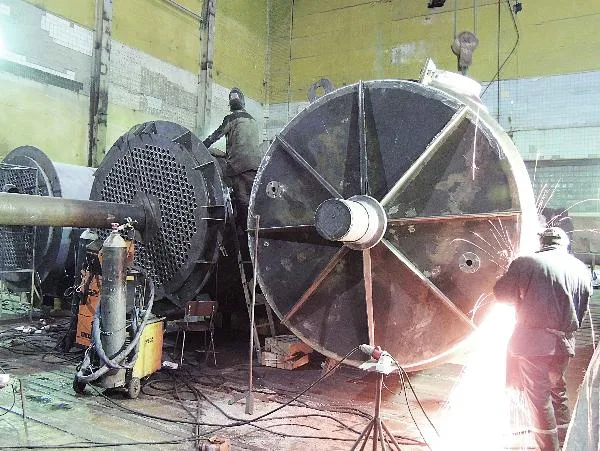

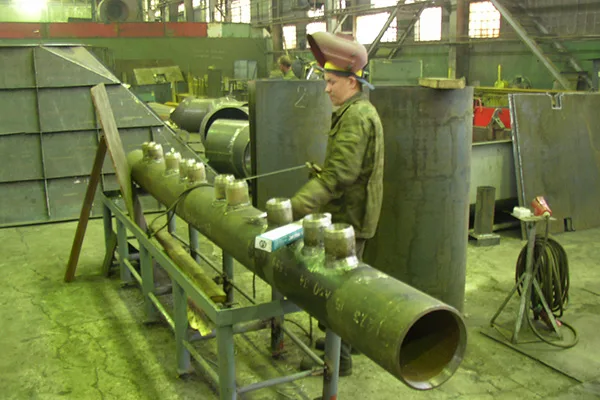

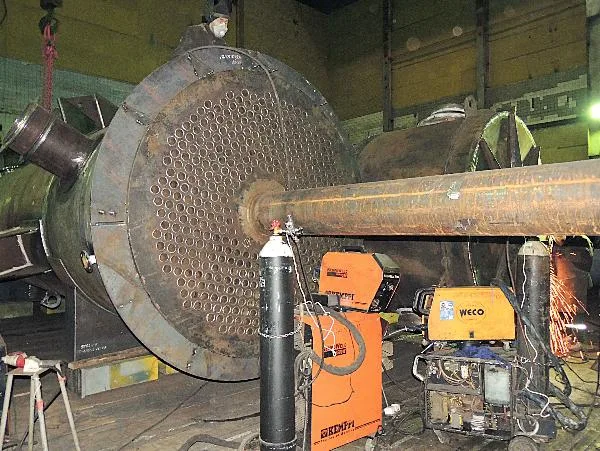

автоматическую сварку под слоем флюса, полуавтоматическую в среде защитных газов, аргонно-дуговую сварку и ручную электродуговую сварку.
термическую обработку изделий, максимальным размером 3.0 метра х 3.0 метра х 8.0 метра ;
виброотпуск сварочных напряжений для крупногабаритных конструкций ;
механическую обработку корпусных деталей и узлов с возможностью — выполнения расточных, фрезерных, токарных и сверлильных операций, в т.ч. крупногабаритных деталий ;
контроль качества сварных соединений неразрушающими методами (ультразвуковая дефектоскопия, рентгено контроль, цветная и люминесцентная дефектоскопия), проведение гидроиспытаний ;
При изготовлении оборудования применяются углеродистые, низколегированные, высоколегированные, двухслойные стали, а также сплавы на основе титана, алюминия, никеля и другие ;

2. При отгрузки, с изделием Заказчик получает паспорта и удостоверения качества изготовления, заключения об испытаниях.

3. ЗАО «Опытное машиностроительное производство» имеет все необходимые для работы сертификаты и разрешения:

Лицензия ФСЭТАН № СЕ-12-101-3915 от 10.09.2015 г. на изготовление оборудования для АЭС.
Сертификат соответствия № РОСС RU.3992.04ФЖШ0.0145. Срок действия до 28.03.2019 года на соответствие требованиям ГОСТ ISO 9001-2015 (ISO 9001:2011) органом по сертификации ООО «Главстандарт» в 2016 году.
Свидетельство СТЭК № 68А050401 от 29.01.2015 г.об аттестации лаборатории неразрушающего контроля ЗАО «Опытное машиностроительное производство».
Сертификат на право изготовления сосудов, работающих под давлением, в соответствии с требованиями международных стандартов кодекса ASME секция U;
Разрешение на применение на сосуды и аппараты колонные, емкостные, теплообменные, аппараты с перемешивающими устройствами и пр.;
Разрешения на выполнение проектных, конструкторских работ и др.
Свидетельства НАКС о готовности к использованию аттестованной технологии сварки в соответствии с требованиями РД 03-615-03 (способы сварки: РД, АФ, РАД+МП).
Свидетельства НАКС об аттестации сварочного оборудования в соответствии с требованиями РД 03-614-03 (марки оборудования: ВДУ-1250, АДФ-1000).
Свидетельства НАКС об аттестации сварочного оборудования в соответствии с требованиями РД 03-614-03 (марки оборудования: КЕМПОМАТ4200).
Таможенный союз. Декларация соответствия ТС № RU Д- RU.МН 09В00058 .
Сертификат соответствия №0145650 выданный Федеральным агентством по техническому регулированию и метрологии №РОСС RU. АГ80 Н00079.

ЗАО «Опытное машиностроительное производство» имеет многие другие разрешения и декларации.

4. Контроль качества :

ЗАО «Опытное машиностроительное производство» имеет систему менеджмента качества применительно к проектированию, производству и ремонту теплообменного, емкостного и прочего оборудования для тепловой, атомной энергетики, химической, нефтехимической промышленности , газовое, подъёмно-транспортное оборудование, котельное оборудование и строительные конструкции и соответствует требованиям ГОСТ ISO 9001-2015 (ISO 9001)
(Сертификат соответствия № РОСС RU.3992.04ФЖШ0.0145. Срок действия до 28.03.2019 года на соответствие требованиям ГОСТ ISO 9001-2015 (ISO 9001:2011) органом по сертификации ООО «Главстандарт» в 2016 году)
ЗАО «Опытное машиностроительное производство» имеет собственную лабораторию неразрушающего контроля (Свидетельство СТЭК № 68А050401 от 29.01.2015 г.об аттестации лаборатории неразрушающего контроля ЗАО «Опытное машиностроительное производство»)
На предприятии внедрено 37 стандарта описывающих все производственные процессы .
ЗАО «Опытное машиностроительное производство» также имеет несколько программ обеспечения качества (ПОК, ПОКАС, РК и т.д.)
Весь персонал предприятия имеет необходимые допуски и прошел
Обучение необходимое для выполнения работ .

5. Предприятие осуществляет подготовку и окраску оборудования, в соответствии с требованиями Заказчика, включая нанесение его символики и логотипов.

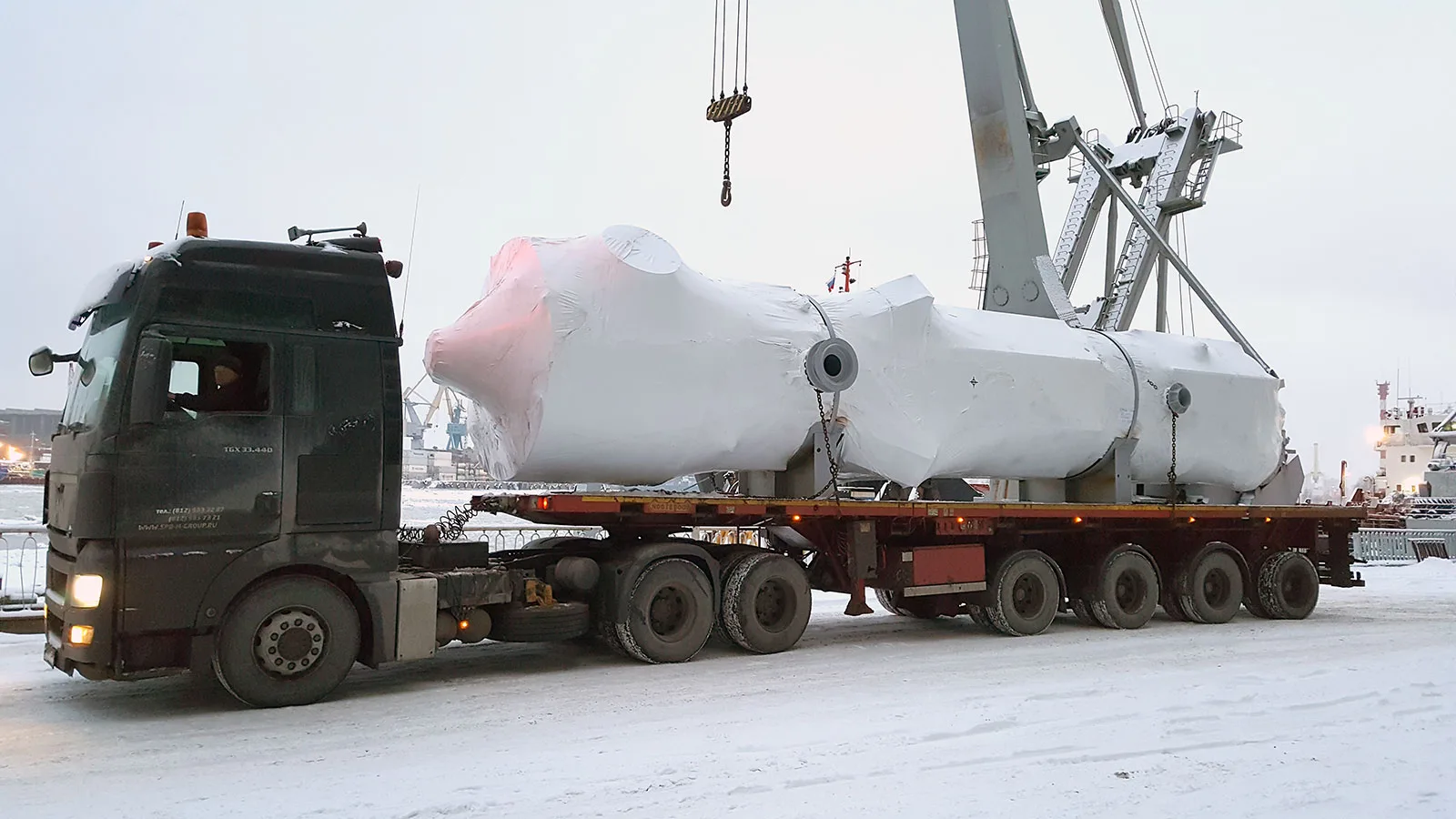

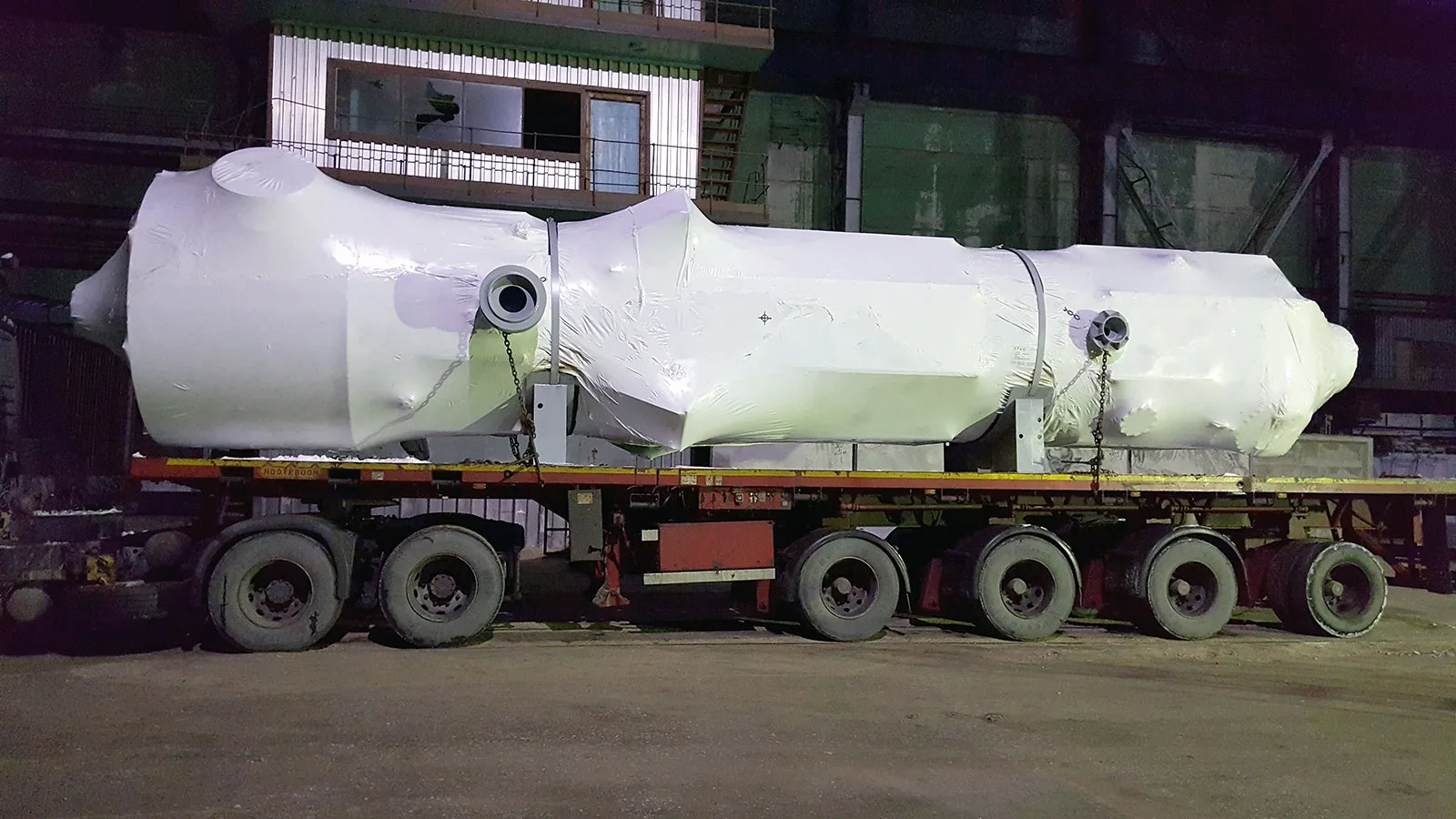

6. Доставка: наличие у ЗАО «Опытное машиностроительное производство» возможности отгрузки как автотранспортом так и жд транспортом так возможности отгрузки из речного порта — речным и морским транспортом.

обеспечивает возможность поставки в любую точку земного шара уникальных крупногабаритных аппаратов полностью в собранном виде и весом до 200 тонн с максимальной степенью готовности, позволяющей значительно сократить сроки монтажа.

7. Обеспечиваем гарантийные обязательства, в соответствии с законодательством, а также по требованию Заказчика сервисное и пост гарантийное обслуживание.
