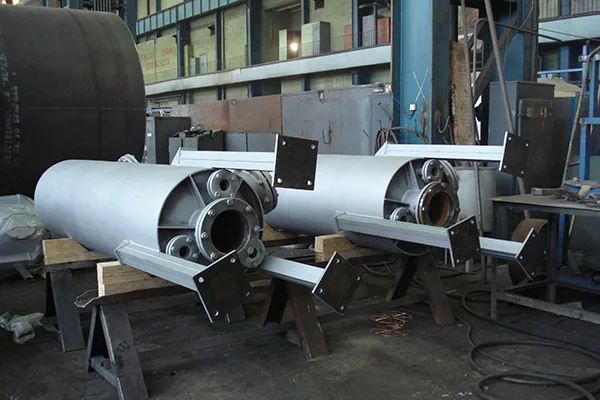

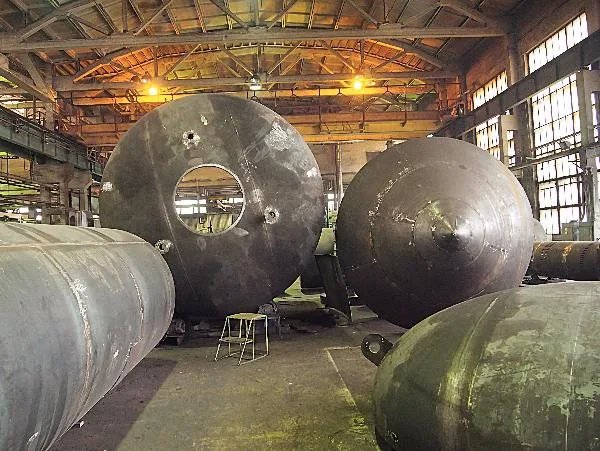

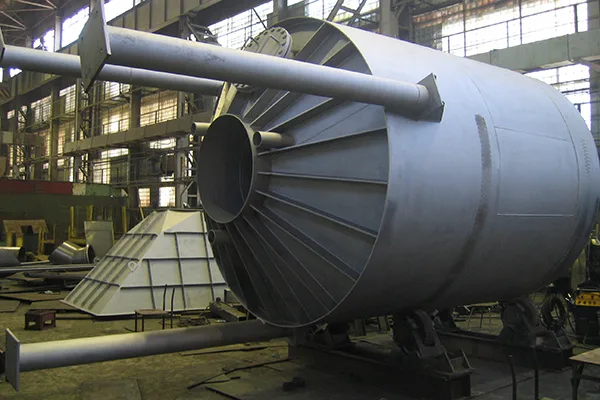

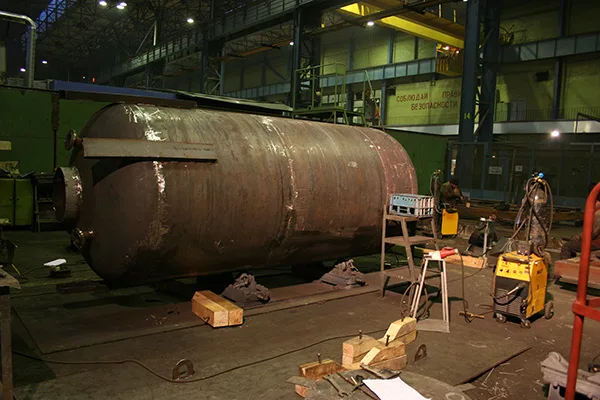

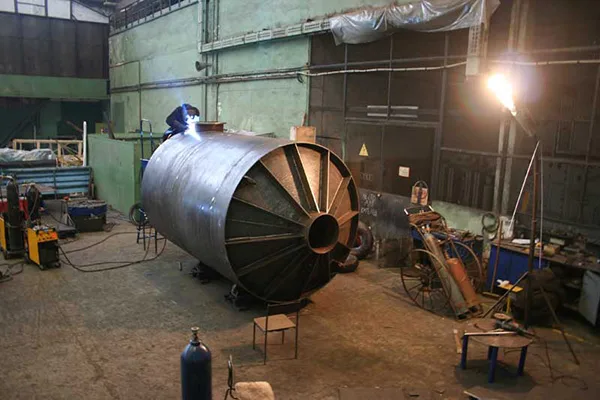

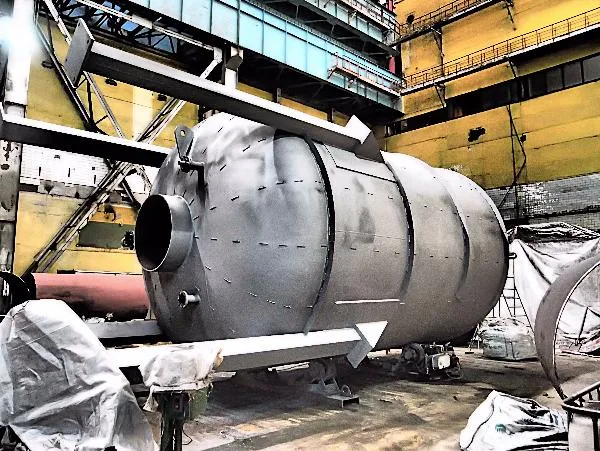

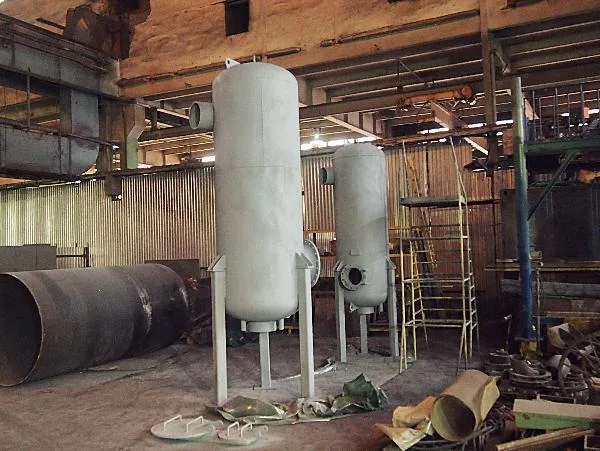

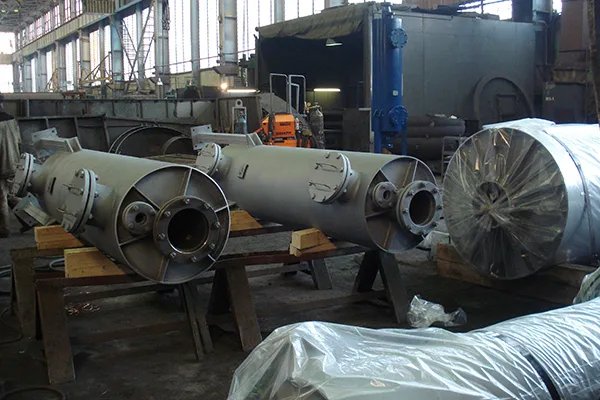

Отгруженная продукция

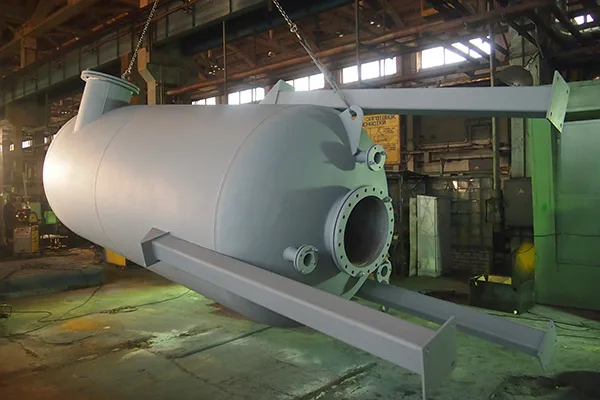

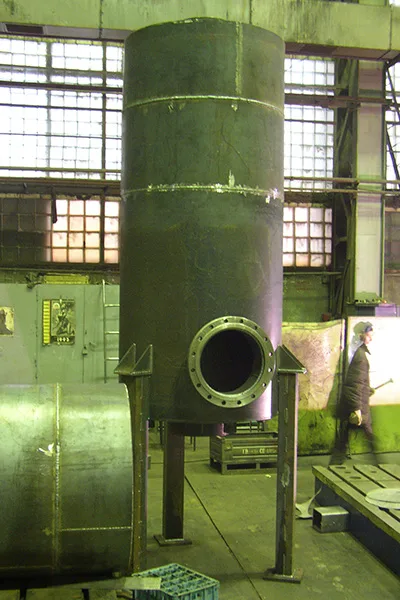

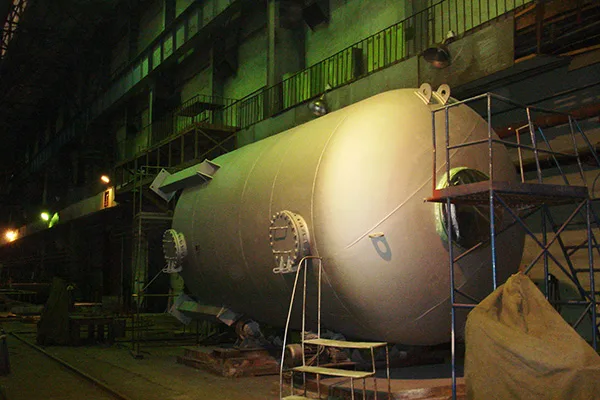

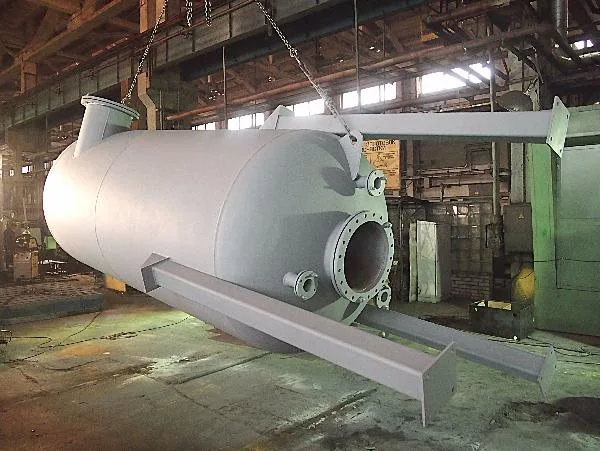

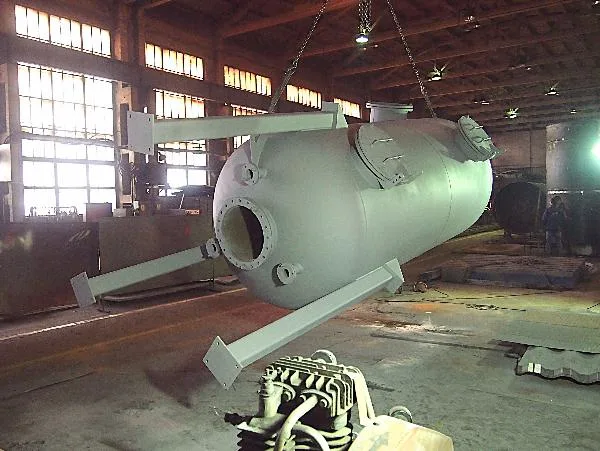

Фильтр грязевик ГИГ

Чтобы эффективно очистить различные технологические потоки воды используют фильтр грязевик гиг. Это специальный инерционно-гравитационный фильтр, который без применения реагентов эффективно очищает сточные, оборотные, подпиточные, сетевые воды от песка, окалины, камней, посторонних предметов, размер которых превышает 50 мкм, а также удаляет легко всплывающие загрязнения, так как имеет специальную верхнюю камеру и систему дренажей. Степень очистки составляет 95%.

Именно поэтому они широко востребованы практически на всех промышленных предприятиях, где осуществляется очистка воды:

  • На тепловых сетях
  • На котельных
  • В оборотных системах водоснабжения
  • В тепловых пунктах и вводах
  • На водопроводных станциях, водоразборных сооружениях
  • Практически на всех очистных установках сооружениях 1 ступени очистки воды.

Незаменимо для осуществления предварительной очистки в любых системах.



Из чего состоит и как работает фильтр грязевик ГИГ?

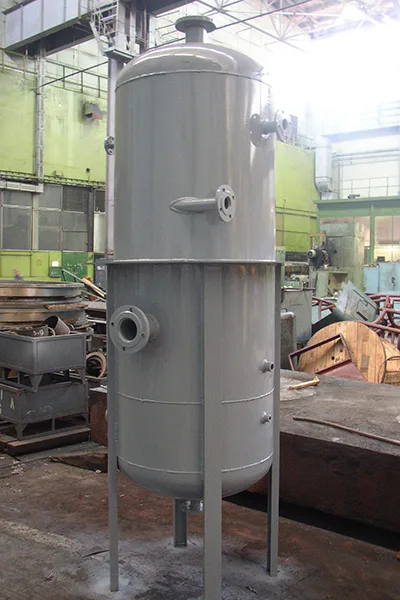

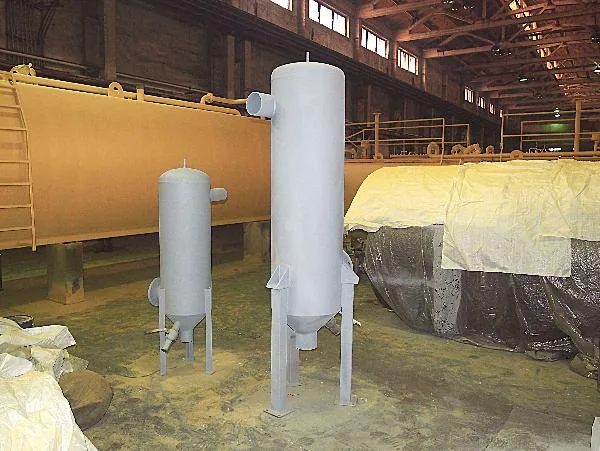

По сути, это водоочистное оборудование, которое работает по гидродинамическому принципу. Фильтр улавливает механические примеси, загрязнения. Конструкция представляет собой напорный аппарат, который имеет вертикальный корпус цилиндрической формы. Внутри резервуара расположен трубопровод, в котором установлено несколько козырьков, именно они и образуют сепарационные сечения.

Грязная вода поступает в верхний штуцер, а уже очищенная выводится через нижний. Постепенно поток обтекает все козырьки, наращивая скорость. В процессе ускорения примеси направляются в накопительный контейнер, который располагается внизу, а чистая вода переходит в трубопровод и выходит через нижний штуцер.

Чтобы удалить шлам из накопительной камеры предусмотрен дренажный штуцер в нижней части корпуса, а в верхней установлен воздушник. Кроме этого устройство может иметь верхнюю разделительную камеру, она необходима для улавливания легко всплывающих загрязнений. Чтобы осмотр и обслуживание оборудования было максимально комфортным, на корпусе располагаются люки-лазы, они позволяют эффективно выполнять ревизию.

ЗАО «Опытное машиностроительное производство» разработал авторскую методику расчета конструктивных элементов аппарата, что позволяет нам оптимизировать гидродинамический процесс отделения и улавливания загрязнений из водного потока, гарантировать максимально эффективную очистку воды при заданных Заказчиком рабочих диапазонах расхода воды и с учетом особенностей загрязнений.



Особенности и преимущества фильтр грязевик ГИГ

Фильтр грязевик гиг, производство которого становится все более востребованным сегодня, имеет массу преимуществ:

  • Эффективно очищает воду от легко всплывающих и тяжелых механических загрязнений
  • Имеет высокую единичную производительность
  • Демонстрирует постоянное и минимальное сопротивление, которое не зависит от объема загрязнений
  • Конструкция проста, не доставляет проблем в монтаже или эксплуатации
  • Не требует сложного специального оборудования и расходных материалов.

Фильтры не нуждаются в сетках, не имеют загрузок, поэтому очистка воды осуществляется непрерывно, по мере накопления уловленных примесей гидравлическое сопротивление остается неизменным. С удалением шлама проблем не возникнет, для этого дренажи и слив открываются на несколько секунд, поэтому весь аппарат не придется останавливать или изменять режим работы.

При использовании фильтров ГИГ не нужно устанавливать дублирующие агрегаты, он надежен, гарантирует приличный срок службы и не боится крупных и прочных загрязнений. Отсутствие сеток делает его элементы практически неуязвимыми, при этом конструкция постоянно совершенствуется, чтобы обеспечить более высокое качество очистки воды, упростить эксплуатацию и повысить надежность работы.



Технические характеристики фильтров грязевиков ГИГ

производительность по воде, м3/ч                                                         до 11000 и выше

рабочее давление (по согласованию с заказчиком), кгс/см2               до 6 (10, 16, 25, 40 )

температура среды, С                                                                              до 150

потери напора, кг/см2                                                                              не более 0,15

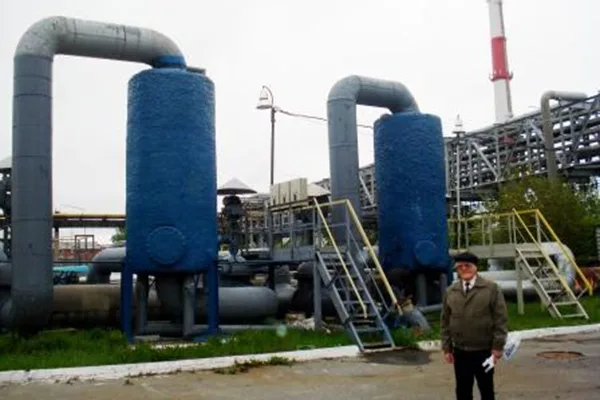

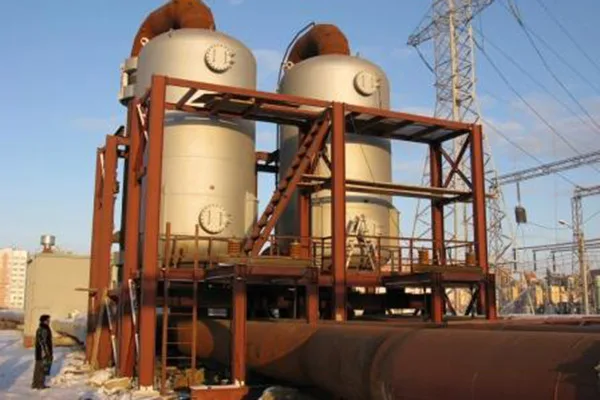

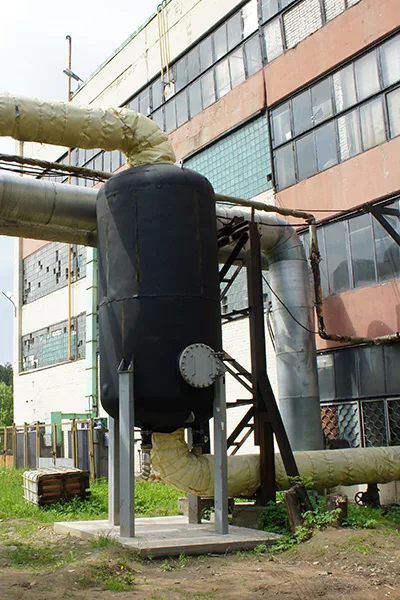

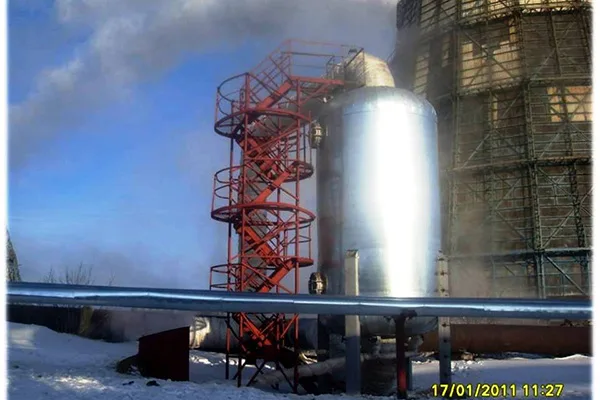

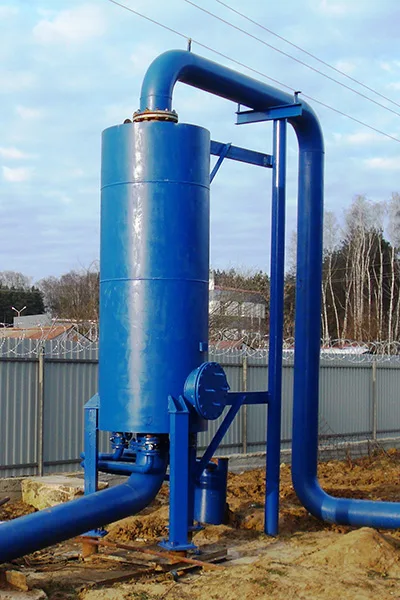

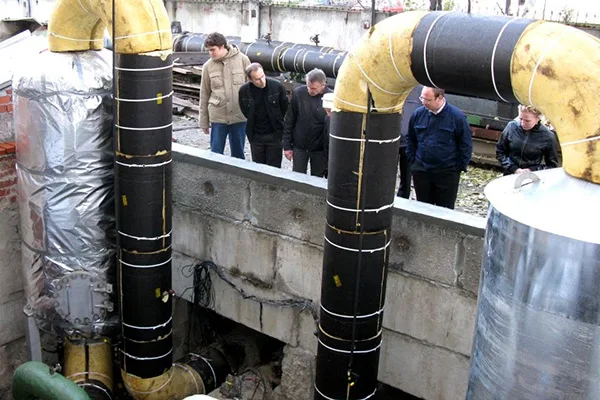

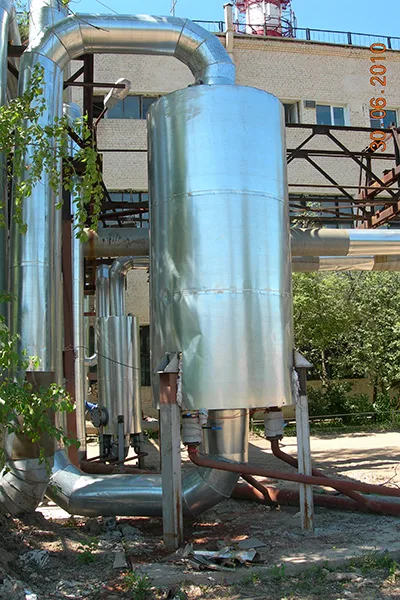

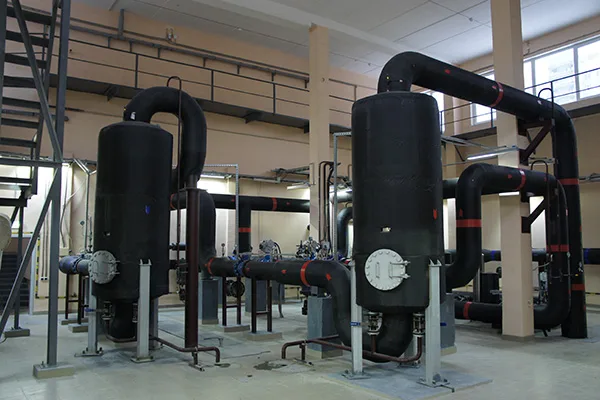

Фильтр грязевик ГИГ. Объем внедрения и опыт эксплуатации.

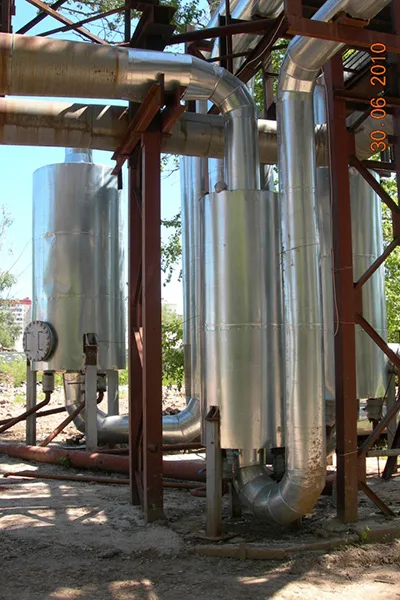

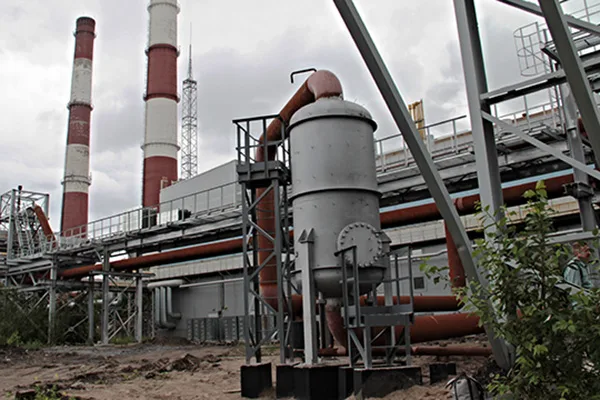

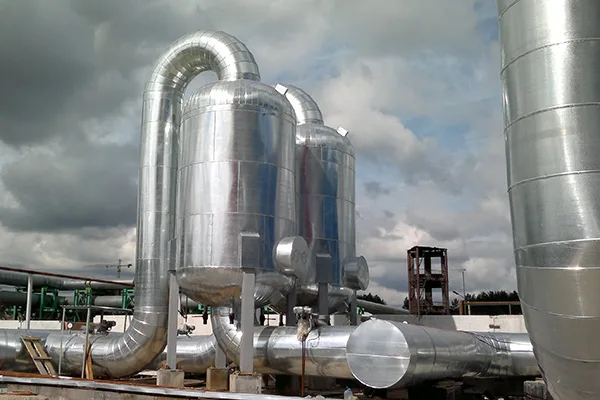

К настоящему времени около 500 фильтров грязевиков ГИГ установлено более чем на 230 промышленных предприятиях России, а также Республики Беларусь, Республики Казахстан, Венесуэлы (объекты внедрения приведены здесь



Фильтр грязевик ГИГ производство. Патентная чистота.

Конструкция фильтра грязевика ГИГ и ряд его модификаций  защищена  Патентами РФ.

Патентообладателем является многолетний партнер ЗАО «Опытное машиностроительное производство» - инжиниринговая компания ООО СПКФ «ВАЛЕР».Товарный знак "ГИГ" зарегистрирован.  Правоообладатель - ООО СПКФ "ВАЛЕР"(Конструкция грязевика защищена Патентами Российской Федерации – Свидетельство №395622). Учитывая большой положительный опыт эксплуатации инерционно-гравитационных фильтров-грязевиков "ГИГ", и в соответствии с «Положением о порядке формирования и ведения Реестра организаций, качество продукции которых соответствует требованиям нормативных правовых актов в сфере теплоснабжения и документов системы качества» и по итогам голосования членов Совета по инновациям и системе качества НП «Российское Теплоснабжение», в состав которого входят руководители теплоснабжающих организаций Российской Федерации, технология механической очистки теплоносителя на основе применения инерционно-гравитационных фильтров-грязевиков компании ООО СПКФ «ВАЛЕР» (г. Санкт-Петербург) внесена в «Реестр организаций, соответствующих системе качества НП «Российское Теплоснабжение» в блок «АПРОБИРОВАННЫЕ ЭНЕРГОЭФФЕКТИВНЫЕ ТЕХНОЛОГИИ ДЛЯ СФЕРЫ ТЕПЛОСНАБЖЕНИЯ».

Более подробная Техническая информация находиться в разделе «Дополнительная  Информация» .

Авторская методика расчета конструктивных элементов аппарата позволяет производить оптимизацию гидродинамического процесса отделения и улавливания загрязнений из водного потока с целью получения максимального эффекта очистки воды при заданных Заказчиком рабочих диапазонах расходов воды.

Для заказа расчета стоимости необходимо :

  • Заполнить Форму «Отправить заявку»
  • Заполнить присланный нами  «Опросный лист»



Краткая информация о возможностях производства, лицензиях и сертификатах, контроле качества.

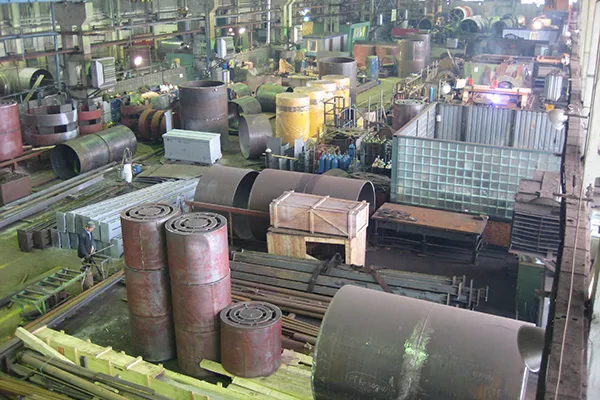

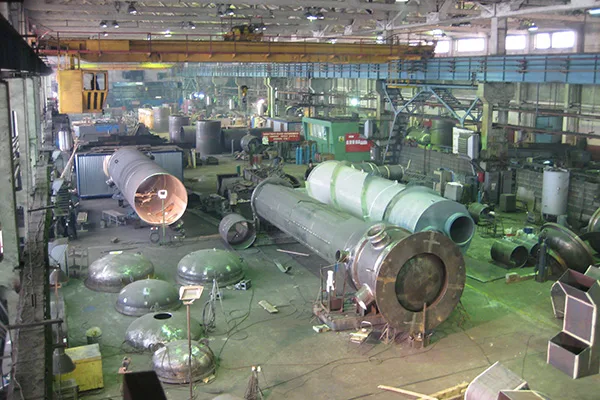

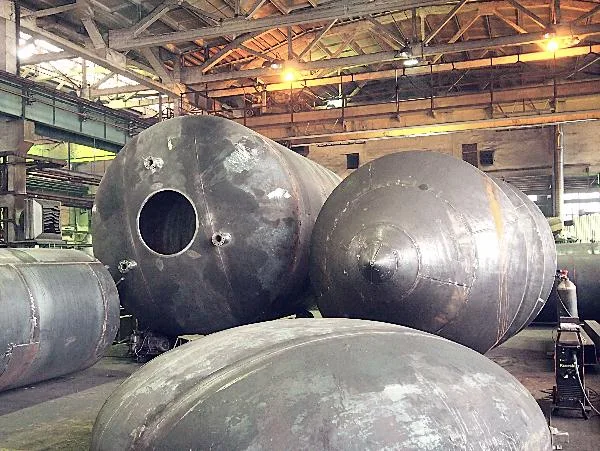

 1.Возможности производства

  • Максимальные масса габаритные параметры изготавливаемых изделий : 7метров х 7 метров х 25 метров, весом до 200.0 тн

  • Производственные площади – 10 000 кв.м. Численность ОПР – 150 чел. Грузоподъемное оборудование до 200 т.

  • Производственные цеха компании  оснащены необходимым и, в том числе, уникальным заготовительным, сварочным и станочным оборудованием, позволяющим осуществлять
  • Резку листового металлопроката установкой с ЧПУ для плазменной , лазерной и газовой резки металла толщиной от 2 до 300 мм (размер раскройного стола 2,4 х 8 м).
  • вальцовку обечаек с толщиной стенки от 0.5 до 60.0 мм;

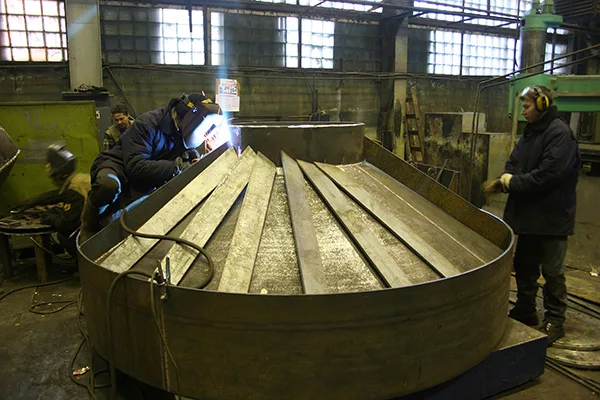

  • автоматическую сварку под слоем флюса , полуавтоматическую в среде защитных газов, аргонно-дуговую сварку и ручную электродуговую сварку.
  • термическую обработку изделий , максимальным размером   3.0 метра х 3.0 метра х 8.0 метра ;
  • виброотпуск сварочных напряжений для крупногабаритных конструкций ;
  • механическую обработку корпусных деталей и узлов с возможностью - выполнения расточных, фрезерных, токарных и сверлильных операций , в т.ч. крупногабаритных деталий ;
  • контроль качества сварных соединений неразрушающими методами (ультразвуковая дефектоскопия, рентгено контроль, цветная и люминесцентная дефектоскопия), проведение гидроиспытаний ;
  • При изготовлении оборудования применяются углеродистые, низколегированные, высоколегированные, двухслойные стали, а также сплавы на основе титана, алюминия, никеля и другие ;



 2. При отгрузки, с изделием Заказчик получает паспорта и удостоверения качества изготовления, заключения об испытаниях.


 3. ЗАО "Опытное машиностроительное производство" имеет все необходимые для работы сертификаты и разрешения:

  • Лицензия ФСЭТАН № СЕ-12-101-3915 от 10.09.2015 г. на изготовление оборудования для АЭС.
  • Сертификат соответствия № РОСС RU.3992.04ФЖШ0.0145. Срок действия до 28.03.2019 года  на  соответствие требованиям ГОСТ  ISO 9001-2015   (ISO 9001:2011)  органом  по  сертификации  ООО «Главстандарт» в 2016 году.
  • Свидетельство СТЭК  № 68А050401 от 29.01.2015 г.об аттестации лаборатории неразрушающего контроля ЗАО «Опытное машиностроительное производство».
  • Сертификат на право изготовления сосудов, работающих под давлением, в соответствии с требованиями международных стандартов кодекса ASME секция U;
  • Разрешение  на применение на сосуды и аппараты колонные, емкостные, теплообменные, аппараты с перемешивающими устройствами и пр.;
  • Разрешения на выполнение проектных, конструкторских работ и др.
  • Свидетельства НАКС о готовности к использованию аттестованной технологии сварки в соответствии с требованиями РД 03-615-03 (способы сварки: РД, АФ, РАД+МП).
  • Свидетельства НАКС об аттестации сварочного оборудования в соответствии с требованиями РД 03-614-03 (марки оборудования: ВДУ-1250, АДФ-1000).
  • Свидетельства НАКС об аттестации сварочного оборудования в соответствии с требованиями РД 03-614-03 (марки оборудования: КЕМПОМАТ4200).
  • Таможенный союз . Декларация соответствия ТС № RU Д- RU.МН 09В00058 .
  • Сертификат соответствия №0145650 выданный Федеральным агентством  по техническому регулированию и метрологии №РОСС RU . АГ80 Н00079.

  ЗАО "Опытное машиностроительное производство" имеет   многие  другие  разрешения  и декларации.


4. Контроль качества :

  • ЗАО "Опытное машиностроительное производство" имеет систему    менеджмента качества применительно к проектированию, производству и ремонту теплообменного, емкостного и прочего оборудования для тепловой, атомной энергетики, химической, нефтехимической промышленности ,  газовое , подъёмно-транспортное оборудование , котельное оборудование и строительные конструкции и соответствует требованиям  ГОСТ ISO 9001-2015 (ISO 9001)
  • (Сертификат соответствия № РОСС RU.3992.04ФЖШ0.0145. Срок действия до 28.03.2019 года  на  соответствие требованиям ГОСТ  ISO 9001-2015   (ISO 9001:2011)  органом  по  сертификации  ООО «Главстандарт»  в  2016 году)
  • ЗАО «Опытное машиностроительное производство» имеет собственную лабораторию неразрушающего контроля (Свидетельство СТЭК  № 68А050401 от 29.01.2015 г.об аттестации лаборатории неразрушающего контроля ЗАО «Опытное машиностроительное производство»)
  • На предприятии внедрено 37 стандарта  описывающих все производственные процессы .
  • ЗАО «Опытное машиностроительное производство»  также имеет несколько программ обеспечения качества ( ПОК , ПОКАС, РК и т.д. )
  • Весь персонал предприятия имеет необходимые допуски и прошел
  • Обучение необходимое для выполнения работ .


5. Предприятие осуществляет подготовку и окраску оборудования , в соответствии с требованиями Заказчика , включая нанесение его символики и логотипов.

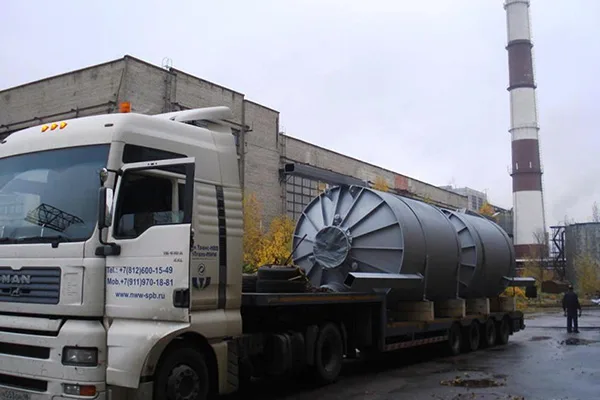

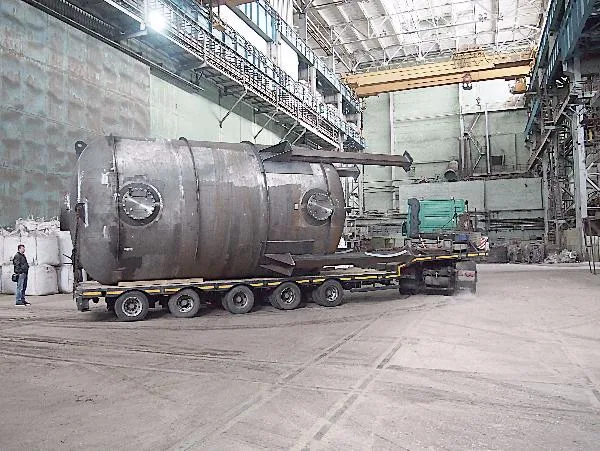

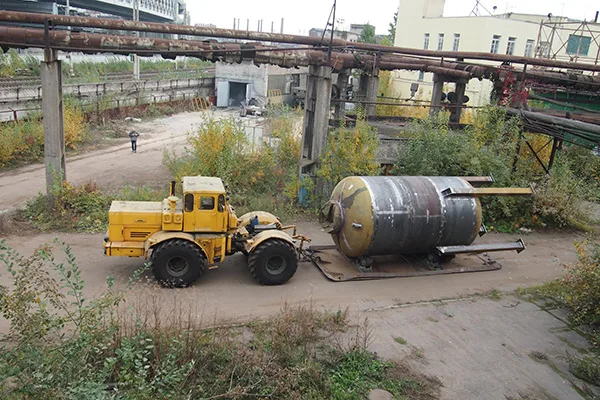

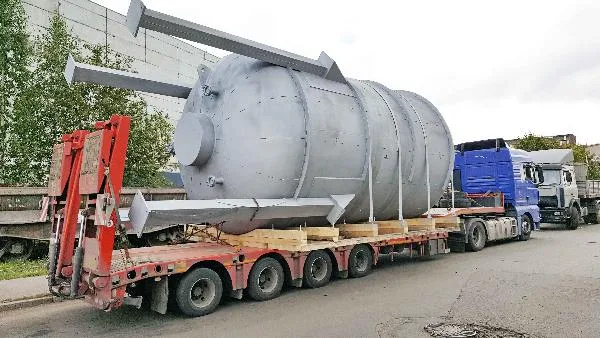

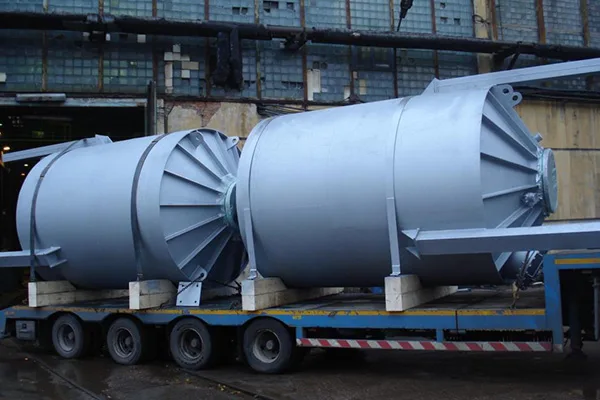

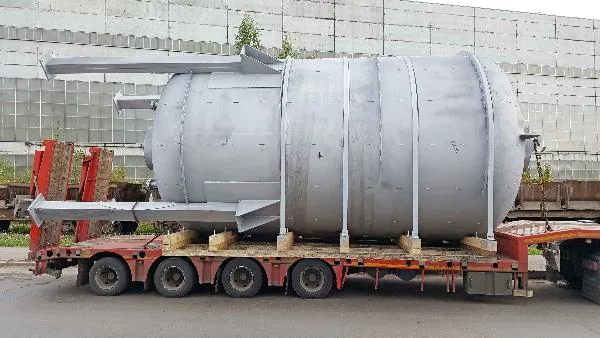

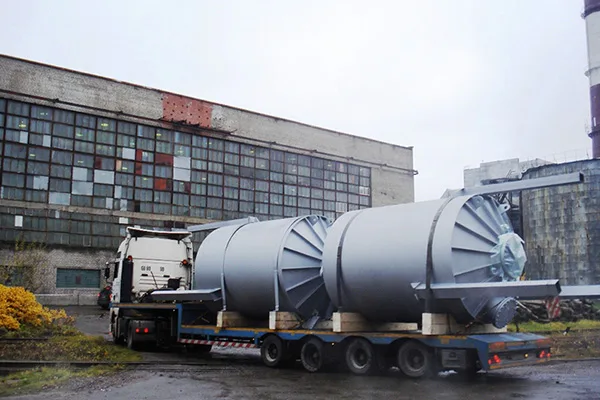

6. Доставка : наличие у  ЗАО "Опытное машиностроительное производство" возможности отгрузки как автотранспортом так и жд транспортом так возможности отгрузки из  речного порта - речным и морским транспортом.

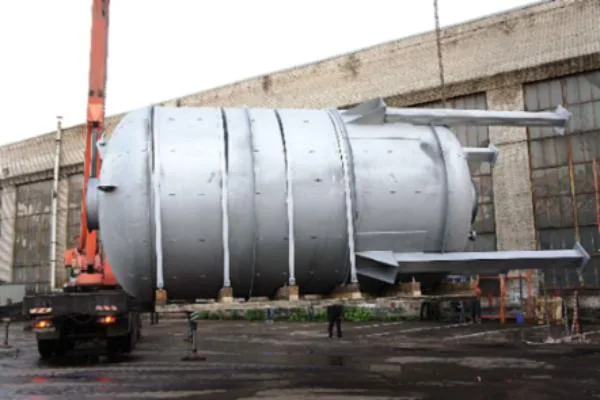

обеспечивает возможность поставки в любую точку земного шара уникальных крупногабаритных аппаратов полностью в собранном виде и весом до 200 тонн с максимальной степенью готовности, позволяющей значительно сократить сроки монтажа.


7. Обеспечиваем гарантийные обязательства, в соответствии с законодательством, а также по требованию Заказчика сервисное и пост гарантийное обслуживание.
